Zusammenfassung der Beiträge zum Thema
Mit HS unterwegs - Dampf in Belgien

Durch den Klick auf einen bestimmten Teilbeitrag in der folgenden Auflistung gelangt man ohne Scrollen direkt dorthin:

  • Teil 1: Lokomotiven aus belgischer Entwicklung - die ganz alten, Beitrag vom 28.02.2011
  • Teil 2: Lokomotiven aus belgischer Entwicklung - die modernen Bauarten, Beitrag vom 03.03.2011
  • Teil 3: Aufbauhilfe aus Amerika, Beitrag vom 07.03.2011
  • Teil 4: Die Waffenstillstands- ("Armistice") Loks, Beitrag vom 10.03.2011

Mit HS unterwegs - Dampf in Belgien - Teil 1
Beitrag im DREHSCHEIBE Forum "Historische Bahn" vom 28.02.2011

Wie es der Zufall will, gab es in der letzten Zeit auffallend viele Beiträge zum Thema Belgien hier im HiFo:

06.02.11 - Guido Rademacher: 1938: "Die belgische Baureihe 7 im Aachener Hbf"
07.02.11 - Martin Welzel: "Dampfloks und Anderes in Brüssel-Nord, 24.5.1985"
13.02.11 - Detlef Schikorr: "SNCB/NMBS Schnellzugdampflok 1.002 zwischen Leuven und Eeklo 1996-1998"
18.02.11 - ME 26-06: "Diesel in Belgien, Teil 4 (mit Links zu Teil 1 - 3)"
20.02.11 - Harald Sydow: "Die Linie38/La Ligne38 in Belgien"
25.02.11 - Ronald Krug: "SNCB/NMBS 1939 Schnellster europ. Dampfzug"

Da passt es gut, dass Herbert Schambach und ich bereits seit Längerem einen Beitrag über belgische Dampfloks vorbereitet haben, den wir heute starten wollen. Als geschlossener Vortrag wurden die Bilder kürzlich beim Stammtisch Ruhr in Bochum gezeigt - für die Teilnehmer dieses Treffens gibt es also nichts Neues zu sehen. Aber wir denken, das Interesse geht über diesen Kreis hinaus und zudem bietet sich so die Möglichkeit einer dauerhaften Zugänglichkeit zu den wirklich sehenswerten Aufnahmen (hier im Forum oder unter der Rubrik "DSo-Beiträge" in der Bundesbahnzeit

Teil 1: Lokomotiven aus belgischer Entwicklung
Teil 1: Lokomotiven aus belgischer Entwicklung

Das kleine Land Belgien im Westen Europas ist nicht nur reich an Kunst, Kultur und Architektur, sondern auch seit je her in puncto Eisenbahn ein hochinteressantes Terrain. Ein überaus dichtes Streckennetz und eine große Vielfalt an Fahrzeugen und Lackierungsvarianten sorgten und sorgen auch heute noch für reichlich Abwechslung.

Eine in dieser Hinsicht besonders reizvolle Zeit war die letzte Blüte des Dampfbetriebs in den späten 50er und frühen 60er Jahren, als neben den ureigenen Konstruktionen der einheimischen Lokfabriken auch die unterschiedlichsten Typen ausländischer Herkunft in Belgien anzutreffen waren. Die meisten davon Maschinen aus Deutschland, überwiegend preußischer Bauart, die nach dem Waffenstillstandsabkommen von 1918 als sog. "Armistice" Lokomotiven nach Belgien gekommen waren. Daneben gab es zahlreiche Loks und Lokbaureihen aus nordamerikanischer Wiederaufbauhilfe, die sowohl nach dem 1. als auch nach dem 2. Weltkrieg in großem Stil geleistet wurde.

Diese reizvolle Ausgangslage veranlasste HS, mehrere Reisen zu den belgischen Dampfern zu unternehmen. Genaue Informationen, wo welche Typen zu finden wären, gab es damals nicht. Einzige Quelle waren gelegentliche Gespräche mit anderen Eisenbahnfreunden, die davon zu berichten wussten, dass in der Stadt XY noch Loks einer bestimmten Baureihe zu finden wären. Wenn man dann noch berücksichtigt, dass die Fahrten damals selbstverständlich mit der Bahn erfolgten, ist leicht nachzuvollziehen, dass die Fototouren nicht selten von Überraschungen positiver wie negativer Art geprägt waren.

Wir beginnen mit dem ältesten Loktyp in dieser Beitragsfolge, der Baureihe 44 (ursprünglich Type 32). Hierbei handelt es sich um eine dreifach gekuppelte Nassdampflok, von der zwischen 1902 und 1914 insgesamt 502 Maschinen gebaut wurden. Die Ausführung mit Innentriebwerk und die generelle äußere Gestaltung verraten den starken Einfluss der englischen Lokbauschule auf die belgischen Lok-Konstrukteure dieser Zeit.

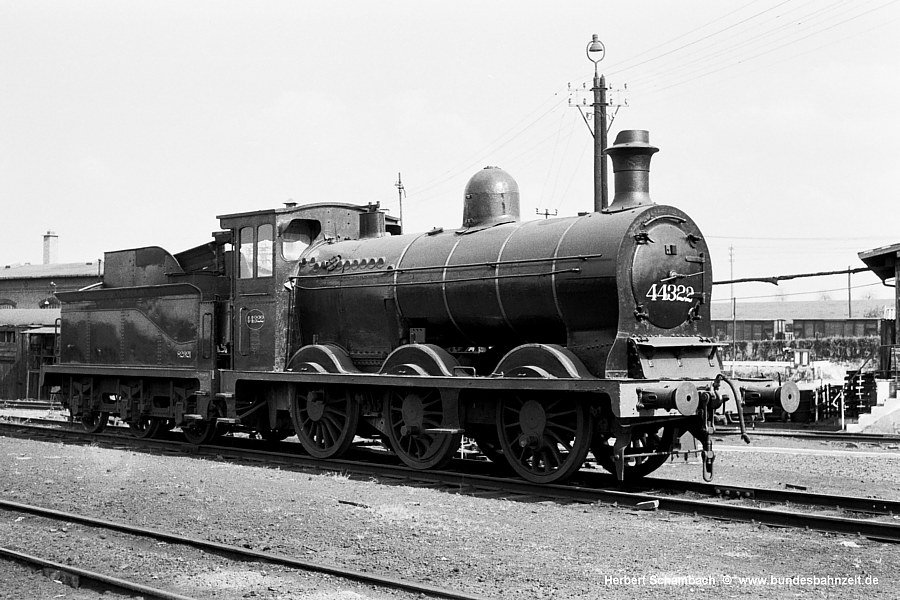

Bild 01

Als 44.322 am 06.09.59 in Herbesthal aufgenommen wurde, ist sie natürlich schon längst keine Betriebslok mehr. Ganz offensichtlich befindet sie sich in Aufarbeitung zur Museumslok, nur Stangen und Lampen fehlen noch. Recht bemerkenswert finde ich die Tatsache, dass in Belgien bereits 1959 die Bereitschaft vorhanden war, eine doch eher unscheinbare Maschine für die Nachwelt zu erhalten.

Kommentare

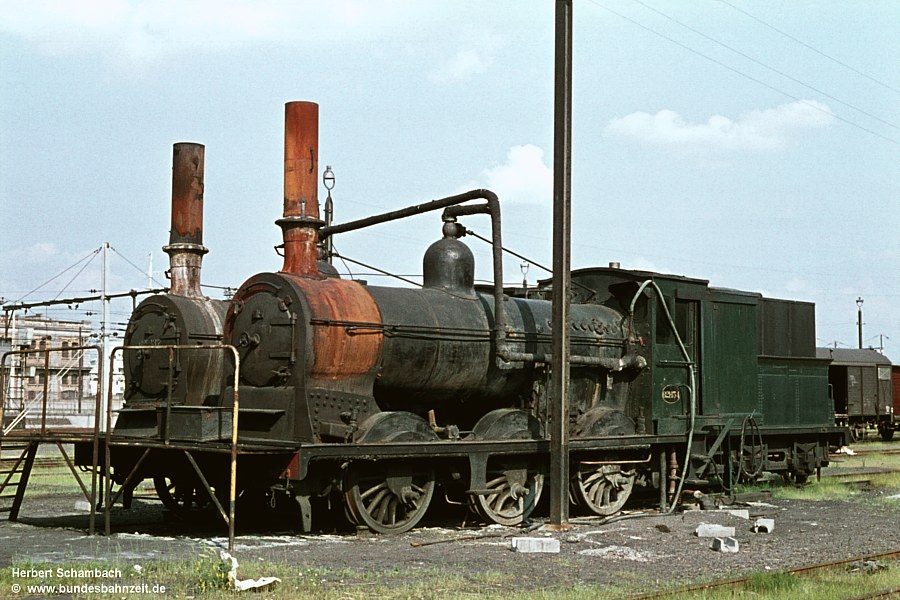

Bild 02

Selbst 1960 waren in Belgien immer noch Lok des Typs 44 unter Dampf anzutreffen, wenn auch nur als stationäre Heizanlage. Im Ostkopf des Bahnhofs Oostende bildeten zwei 44er ein fest verbundenes Heizlok-Pärchen, von dem die vordere offensichtlich nur auf einem Hilfsgleis stand. Vor und hinter den Loks befanden sich Querbühnen für die Wartung und Kohlebeschickung der Kessel. Am Führerhaus ist die Nummer 62H54 zu entziffern. Oostende, 05.06.60.

Kommentare

Die Reihe 41, 1. Baujahr 1905, war die Heißdampfvariante der Reihe 44. Die ursprüngliche Typenbezeichnung lautete 32S (S=surchauffee=Heißdampf). Von dieser Bauart wurden insgesamt 307 Maschinen gebaut, von denen die letzten anscheinend noch bis in die 50er Jahre im Einsatz standen. Doch was mögen das für Einsätze gewesen sein?

Bild 03

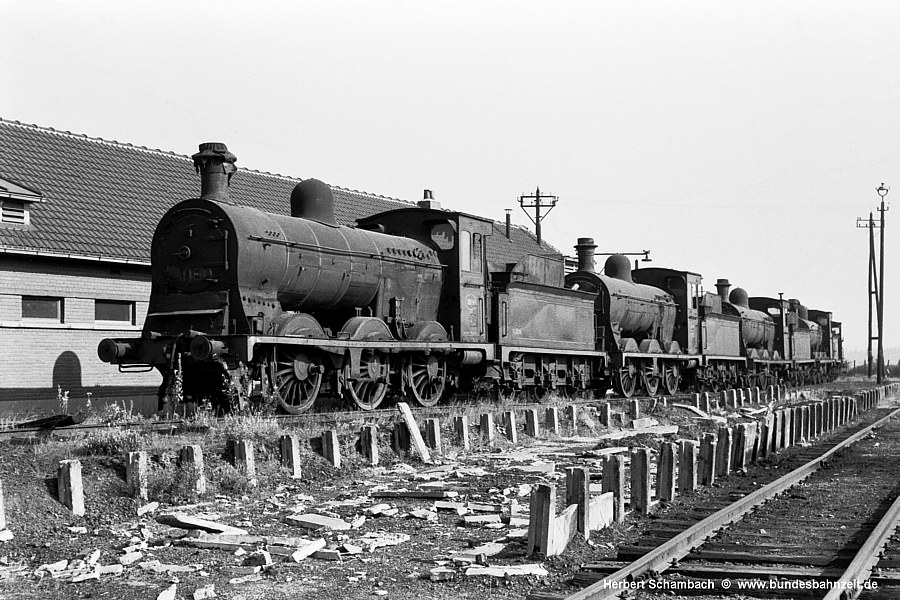

Gleich fünf abgestellte Loks der Reihe 41 fand HS am 05.09.59 abgestellt in Ottignies vor. Von vorn: 41.180 vor 41.199, 41.086, 41.020 und 41.004.

Auf mich machen diese Maschinen einen ungeheuer altertümlichen Eindruck. Ich hätte nie gedacht, dass Ende der 50er Jahre noch so viele dieser urigen Lokomotiven vorhanden gewesen wären.

Kommentare

Bild 04

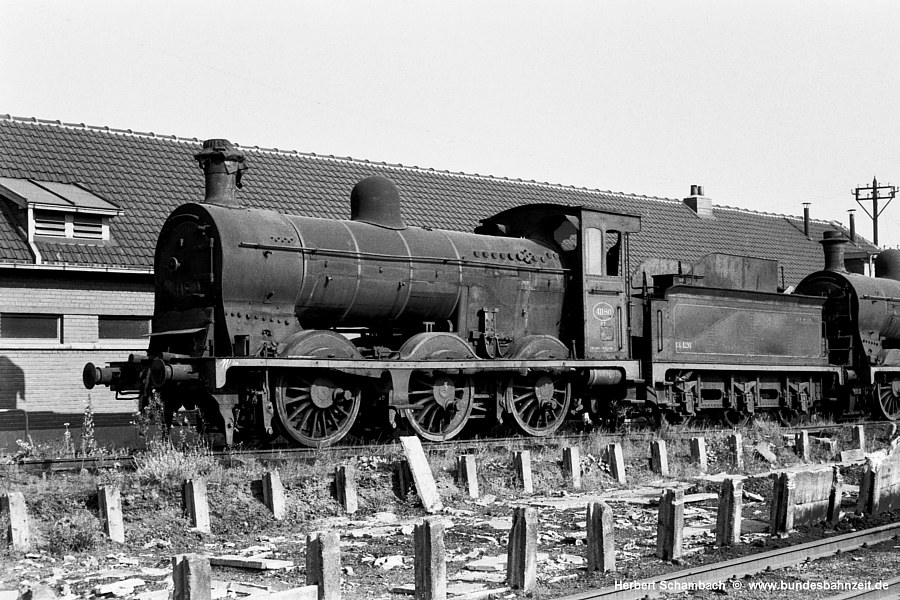

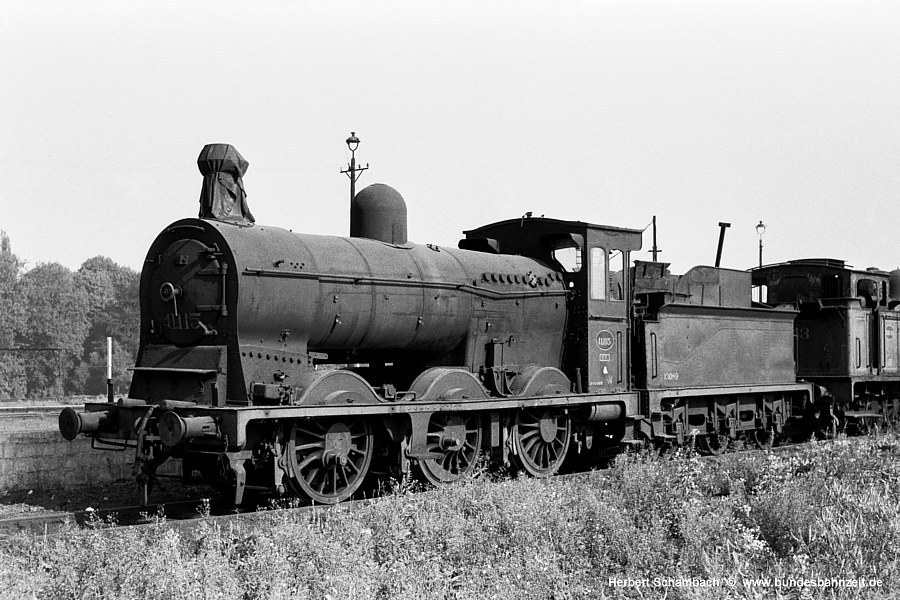

Natürlich wurden die Loks auch alle noch einmal einzeln abgelichtet. Davon zeigen wir hier nur die erste, 41.180, weil vorne frei stehend. Das Kürzel "FT" unter der Fahrzeugnummer zeigt an, dass die Lok zuletzt im Bw Dendermonde beheimatet war, wie übrigens alle andere abgestellten 41er auch. Ottignies, 05.09.59.

In der Nahansicht erkennt man ein deutliches Unterscheidungsmerkmal zu den Nassdampf-Schwestern der Reihe 44: Nämlich die vorn unter der Rauchkammer herausragenden Kolbenstangen-Schutzrohe, als Folge der leicht schräg angeordneten Innenzylinder.

Kommentare

Bild 05

An anderer Stelle in Ottignies standen weitere Schrottloks herum, so z.B. 41.115, ebenfalls ex Bw Dendermonde (FT). Dahinter steht die Tenderlok 53.321.

Kommentare

Damit sind wir bei der Baureihe 53 angelangt: Einem Nassdampf D-Kuppler, vergleichbar mit den diversen deutschen Länderbahn Maschinen BR 92. Zwischen 1904 und 1926 wurden insgesamt 437 Exemplare dieses Typs gebaut. Damit war sie über viele Jahre hinweg DIE klassische Rangierlok in Belgien, von der letzten noch bis 12/66 im Einsatz standen.

Charakteristische Merkmale dieser Lok waren der Stehkessel Bauart Belpaire, der etwas primitiv wirkende, tonnenförmige Sandkasten und die weit nach vorn gezogenen großen Wasserkästen. Hier erstmals zu sehen: Die bei belgischen Loks weitverbreitete Kaminabdeckung. Man achte auch auf die seinerzeit noch sehr uneinheitliche Spitzenbeleuchtung, die in diesem Fall aus nur einer Laterne an der Rauchkammertür besteht.

Bild 06

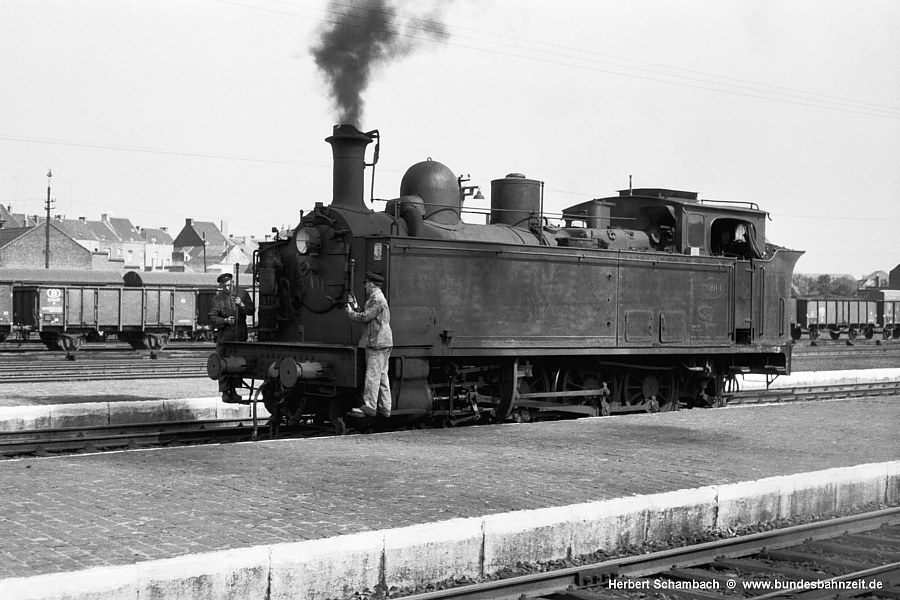

53.014, erledigt den Rangierdienst im Bahnhof Tournai, 05.09.59.

Kommentare

Bild 07

Bereits kalt abgestellt, ohne Treibstange und ohne Lampen, aber mit sorgfältig verhülltem Kamin: 53.106, Bw St.Ghislain-Hornu, 07.09.59.

Kommentare

Bild 08

Und auch ein Bild in Farbe können wir zeigen: 53.045 vom Bw Brügge (FR) ist am 05.06.60 mit Rangierarbeiten im Bahnhof Oostende, beschäftigt.

Kommentare

Inspiriert von den 1899 aus England importierten Maschinen der Reihe 17 schuf die belgische Lokfabrik La Meuse im Jahr 1900 die Reihe 15, eine zweifach gekuppelte Tenderlok für den schnellen Personennahverkehr. Dafür wurde der Treibraddurchmesser auf 1800 mm festgelegt, was eine Höchstgeschwindigkeit von 100 km/h ermöglichte. Auch Franco-Belge konstruierte eine ähnliche Lok. In verschiedenen Varianten wurden von beiden Herstellern über 120 Loks gebaut, bis dann 1907 erstmals auch eine Heißdampf-Version zur Verfügung stand. Von dieser wurden bis 1913 immerhin noch 78 Loks beschafft, die ab 1925 als Reihe 16 bezeichnet wurden.

Bild 09

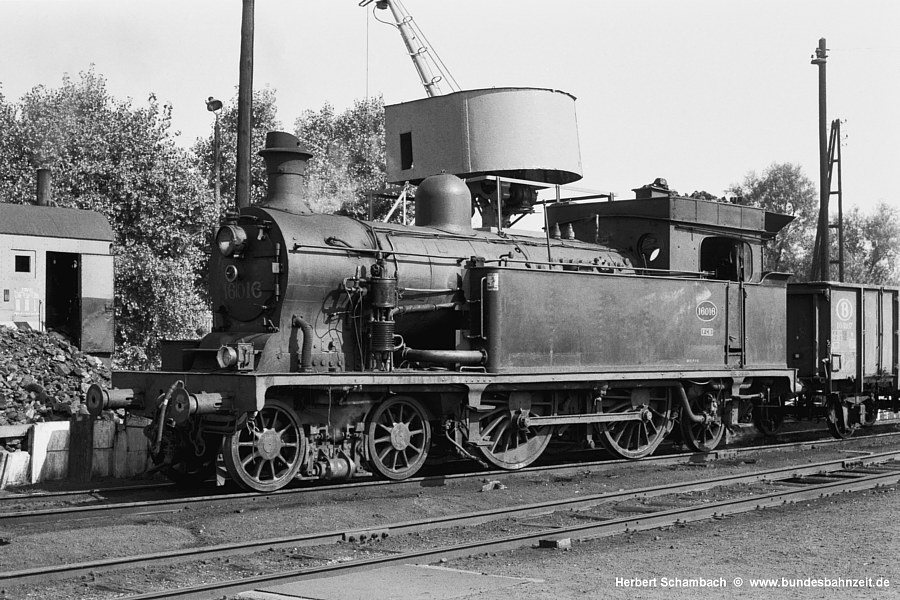

Von der linken Seite zeigt sich 16.016 in ihrem Heimat-Bw St.Ghislain-Hornu (FGH), in dem seinerzeit anscheinend alle noch eingesetzten Loks der Reihe 16 konzentriert waren. 07.09.59. Die Spitzenbeleuchtung besteht hier aus 2 Laternen.

Kommentare

Bild 10

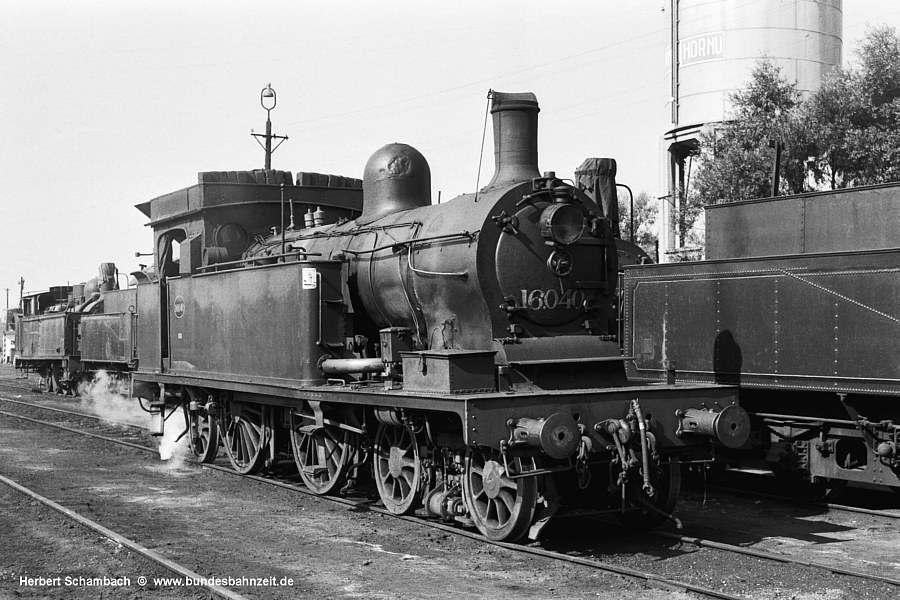

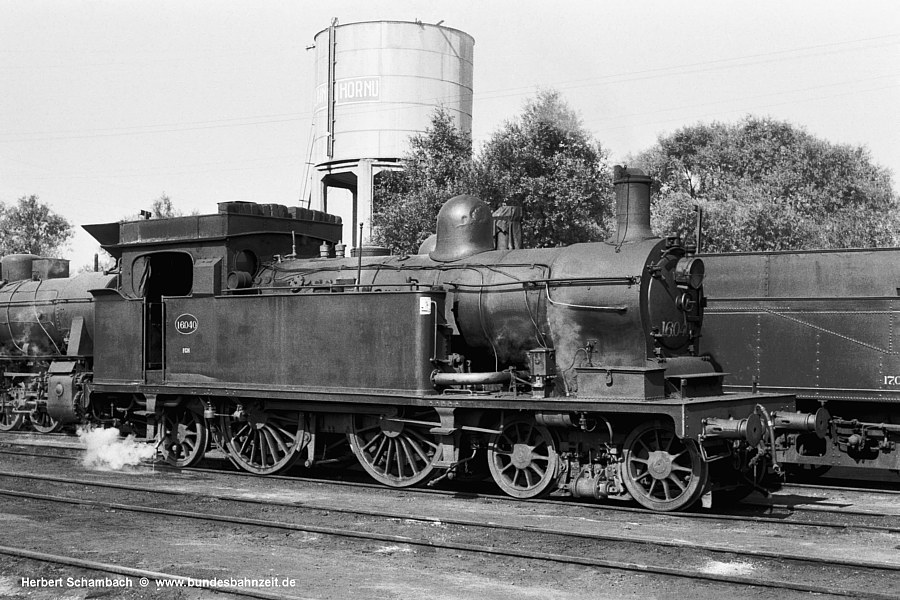

Am gleichen Tag am selben Ort präsentiert 16.040 die rechte Lokseite. Gut zu erkennen ist nicht nur der Schriftzug "St.Ghislain-Hornu" auf dem Wasserturm, sondern auch der zusätzliche Brennstoff-Vorrat auf dem Führerhausdach. Die sorgsam an der Vorderkante gestapelten Briketts sollen offensichtlich das Bord noch etwas erhöhen.

Ferner bemerkenswert: Der kleine Kasten oben an der Führerhausseitenwand, dessen Sinn uns nicht bekannt ist, sowie die einfache Frontbeleuchtung mit nur einer Laterne.

Kommentare

Bild 11

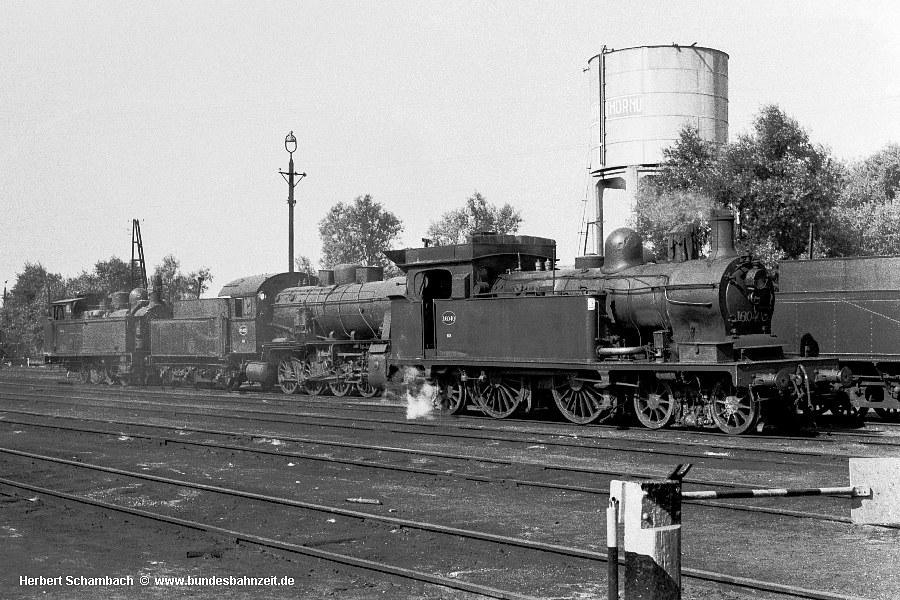

Die gleiche Situation noch einmal etwas mehr von vorn: 16.040, St.Ghislain-Hornu, 07.09.59.

Wie die Reihe 53 war auch die Reihe 16 mit einer Schornstein-Verschlusseinrichtung ausgestattet, aber in einer anderen Bauart.

Kommentare

Bild 12

Dieser Blick ins Bw St.Ghislain-Hornu zeigt nicht nur die mittlerweile bekannte 16.040, sondern im Hintergrund auch noch 81.432 (ex pr. G8.1) und 53.106 (siehe Bild 7).

Kommentare

Bild 13

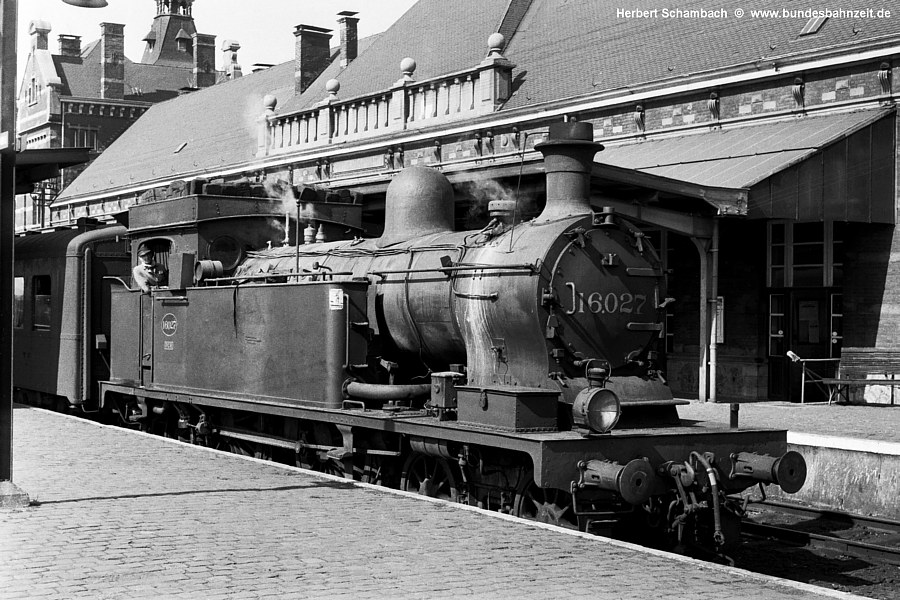

Am 07.09.59 steht 16.027 mit gut gefüllten Reserve-Brennstoffvorräten auf dem Dach Im Bahnhof St.Ghislain-Hornu abfahrbereit vor einem Personenzug. Die Spitzenbeleuchtung besteht diesmal aus einer Laterne unten rechts. Ein Bauteil, das bei den bisher gezeigten Maschinen der Reihe 16 noch nicht zu sehen war, ist das zwischen Schornstein und Dom auf dem Kesselscheitel angeordnete Luftansaugventil, das sich bei Fahrt mit geschlossenem Regler selbsttätig öffnet (wie bei der DB BR 39).

Kommentare

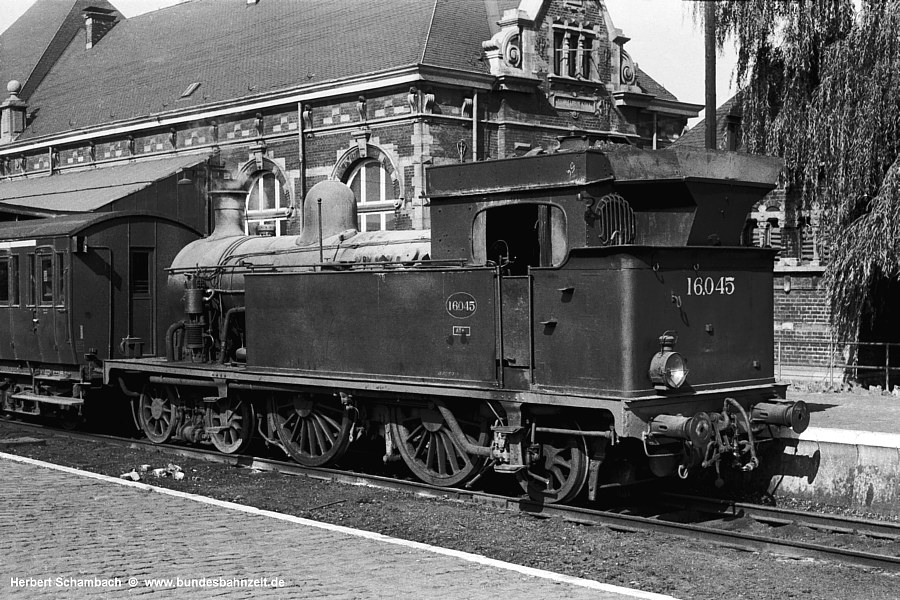

Bild 14

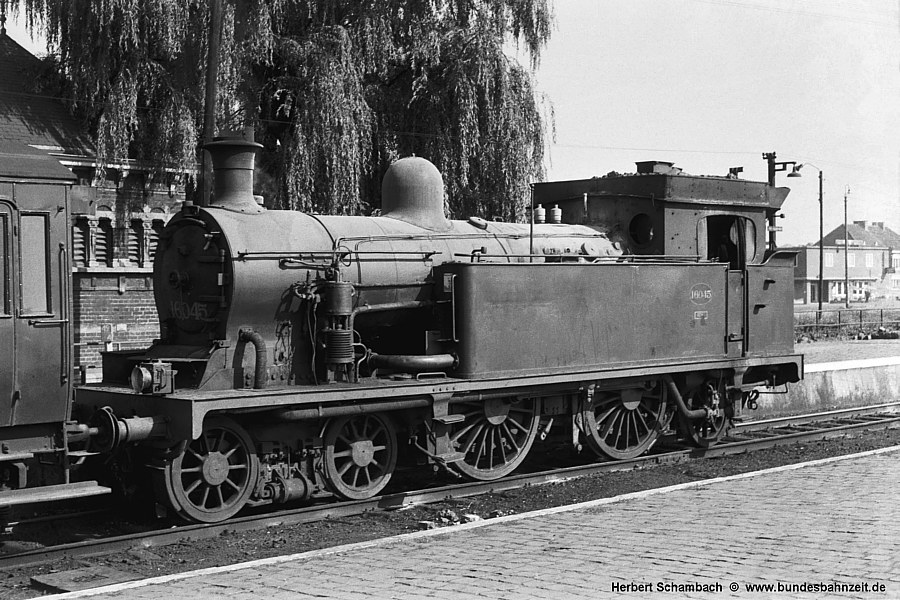

Tender voraus sehen wir danach 16.045, ebenfalls im Bahnhof St.Ghislain-Hornu am 07.09.59.

Kommentare

Bild 15

Der Blick von der lichtmäßig richtigen Seite von hinten auf den Zug zeigt, dass der Kesselscheitel durch Wasserreißen o.ä. stark "geweißt" ist. Schade nur, dass von der alten Wagengarnitur und dem herrlichen Bahnhofsgebäude nicht mehr zu sehen ist. 16.045, St.Ghislain-Hornu, 07.09.59.

Kommentare

Wir hoffen, dass euch der kleine Ausflug zu unserem belgischen Nachbarn und seinen alten Lokomotiven gefallen hat. Im nächsten Teil werden wir uns dann den moderneren Fahrzeugen aus belgischer Entwicklung, den Reihen 1, 7, 12 und 31, zuwenden, bevor es danach mit den Amerikanern und Preußen weitergeht.

Schönen Tag noch,
Herbert und Ulrich

Zunächst der Link zu
- Teil 1: Lokomotiven aus belgischer Entwicklung - die ganz alten

Nachdem im ersten Teil unserer Beitragsserie die älteren Bauarten im Mittelpunkt standen, wollen wir heute die neueren, "modernen" Bauarten belgischer Dampfloktechnik vorstellen.

Teil 2: Lokomotiven aus belgischer Entwicklung - die modernen Bauarten
Teil 2: Lokomotiven aus belgischer Entwicklung - die modernen Bauarten

Es beginnt mit der Reihe 7, einer 2'C Schnellzuglok von 1921, die nicht ganz zufällig ein wenig an die preußische S10.1, Bauart 1911 erinnert. Ursprünglich als Type 8 bezeichnet (bis 1925), besitzt auch die belgische Reihe 7 ein Vierzylinder- Verbundtriebwerk mit Zweiachsantrieb nach de Glehn; das heißt, die beiden außenliegenden Hochdruckzylinder arbeiten auf die zweite Treibachse, die innen liegenden Niederdruckzylinder dagegen auf die erste Treibachse. Mit 1800 mm Treibraddurchmesser waren 110 km/h möglich. Weitere Bauartmerkmale: Belpaire Stehkessel, getrennte Steuerung für ND und HD Triebwerk, A.C.F.I. Mischvorwärmer.

Eine spätere Nachrüstung (nicht bei allen Loks) ist die Kylchap Saugzuganlage, erkennbar an dem Doppelschornstein. Die Kylchap Saugzuganlage basiert auf den Erkenntnissen des Finnen Kylälä und des Franzosen Chapelon über eine optimierte Strömungsmechanik im Dampf(lok)kessel. Das Funktionsprinzip besteht darin, den Abdampf aus den Zylindern in der Rauchkammer in zwei parallele Ströme aufzuteilen und durch je vier spezielle Düsen zu leiten. Dieses führt zu einer wesentlich vergrößerten Dampfstrahloberfläche, wodurch die Saugleistung, folglich auch die Feueranfachung und letztlich die Dampferzeugung enorm gesteigert werden. Mit diesem System waren viele europäischen Schnellzuglokomotiven, z.B. in Frankreich, England, Tschechien, ausgerüstet, mit einer zusätzlichen Kaminabdeckung aber bestimmt nur in Belgien.

Bild 16

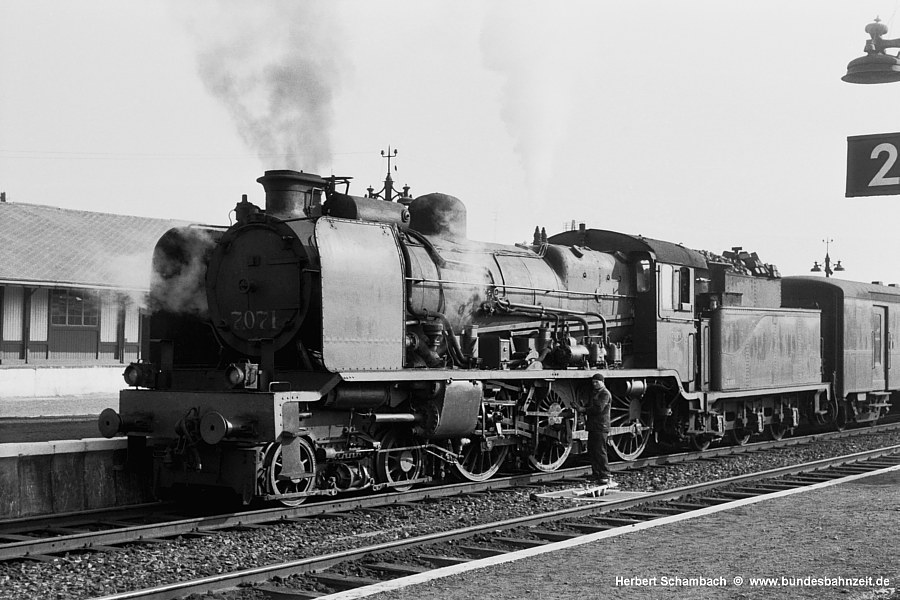

Im Bahnhof Dendermonde konnte HS am 04.09.59 die 7.071 porträtieren. Die Frontbeleuchtung besteht dieses Mal aus zwei Lampen auf der Pufferbohle.

Kommentare

Bild 17

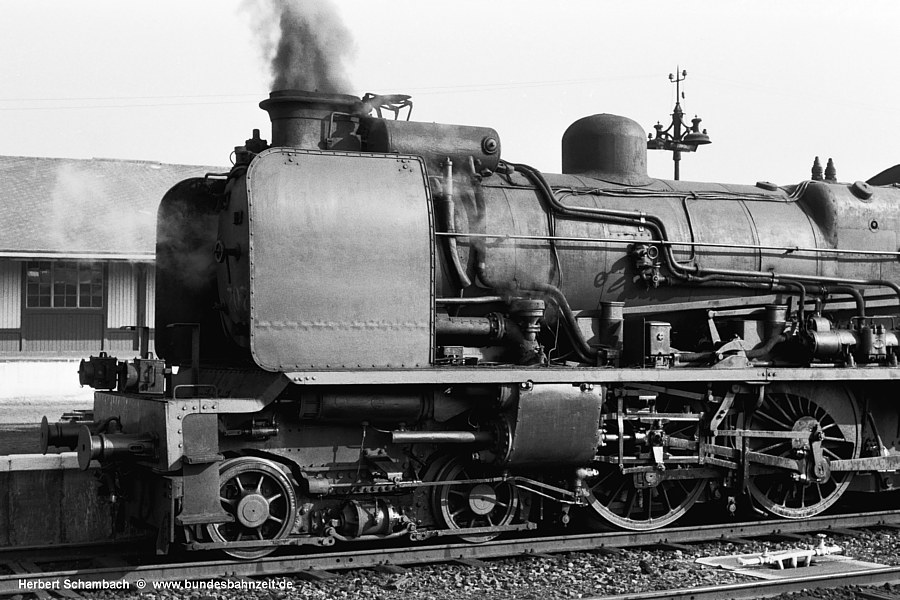

Die für deutsche Augen ungewohnte Technik veranlasste HS zu einer Nahansicht auf den vorderen Teil der Lok, bei der die oben erwähnten Bauartmerkmale noch einmal im Detail studiert werden können. Hier gut zu erkennen ist auch das auf dem Dampfeinströmrohr angeordnete Luftsaugeventil und unter dem Umlauf das Verbindungsrohr zwischen Hoch- und Niederdruckzylinder. Ferner bemerkenswert: Die getrennte Steuerung für Hoch- und Niederdrucktriebwerk mit zwei übereinander liegenden Steuerstangen.

Kommentare

Bild 18

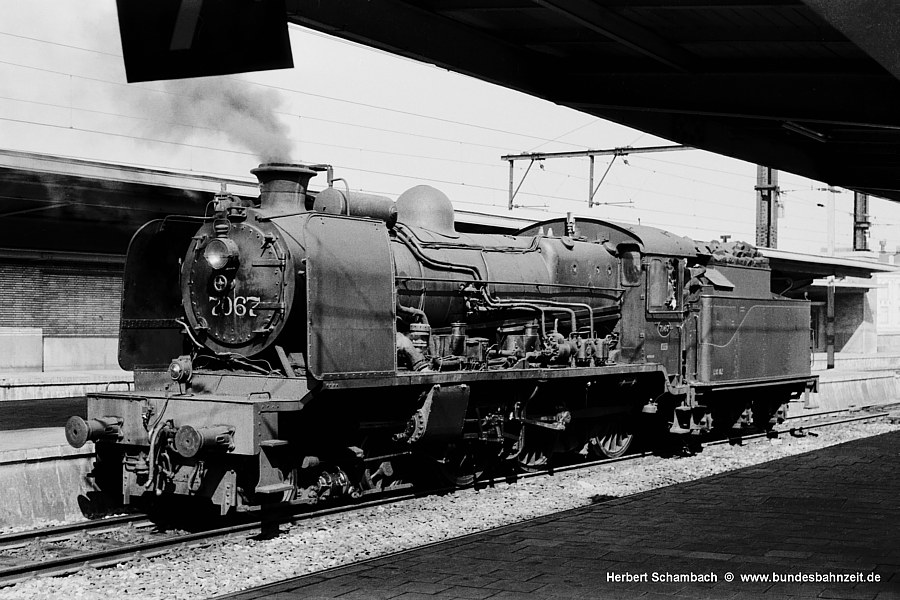

7.067, aufgenommen am 07.09.59 im Bahnhof Bruxelles Midi, besitzt eine herkömmliche Saugzuganlage mit einem runden Kranz-Schornstein, der allerdings Belgien-typisch mit einer Kaminabdeckung versehen ist. Ein Blick auf die Frontbeleuchtung zeigt uns eine weitere Variante in der Anordnung der Lampen - da waren die Belgier wirklich sehr kreativ.

Kommentare

Bild 19

Auf diesem Bild ist zur Abwechslung einmal die rechte Seite der Lok zu sehen: 7.003 am 07.09.59 im Bf. Schaerbeek.
Auch diese Maschine besitzt eine Kylchap Saugzuganlage. Und auf die Beleuchtung brauche ich wohl nicht mehr extra hinzuweisen...

Kommentare

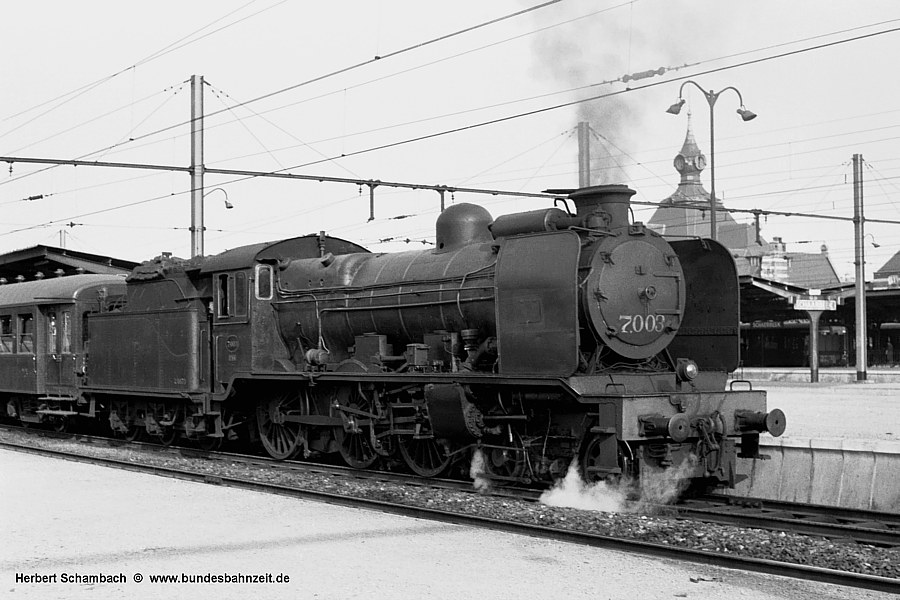

Bild 20

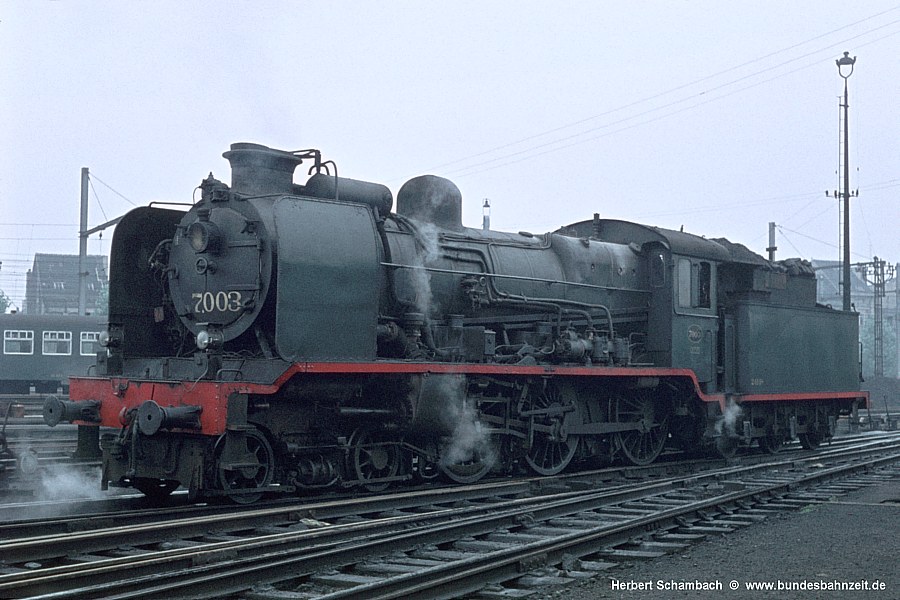

Ein knappes Jahr später fährt 7.003 HS im Bw Antwerpen Berchem erneut vor die Linse. Auch wenn das Wetter ziemlich schlecht ist, wird eine Farbaufnahme riskiert, die mit den heutigen Mitteln der elektronischen Bildbearbeitung sogar noch einigermaßen ansprechend hergerichtet werden kann. Die Art der Spitzenbeleuchtung scheint jetzt endlich ihre endgültige Ausführung erreicht zu haben. 25.06.60.

Kommentare

Zeitgleich mit der Reihe 7 wurden zwischen 1921 und 23 insgesamt 200 Maschinen der Reihe 31 (bis 1931 Type 37) beschafft. Obwohl es damals in Belgien nicht weniger als 18 Lokfabriken gab, musste der Auftrag an die englische Firma Armstrong-Whitworth in Newcastle-upon-Tyne vergeben werden, da die einheimischen Fabriken nicht so schnell zu liefern in der Lage waren. Die Reihe 31 war eine technisch unspektakuläre 1'D h2 Mehrzwecklok für die auch in Belgien reichlich vorhandenen Mittelgebirgsstrecken. Auch wenn die Konstruktionsvorgaben aus Belgien kamen, ist der englische Einfluss nicht zu übersehen.

Bild 21

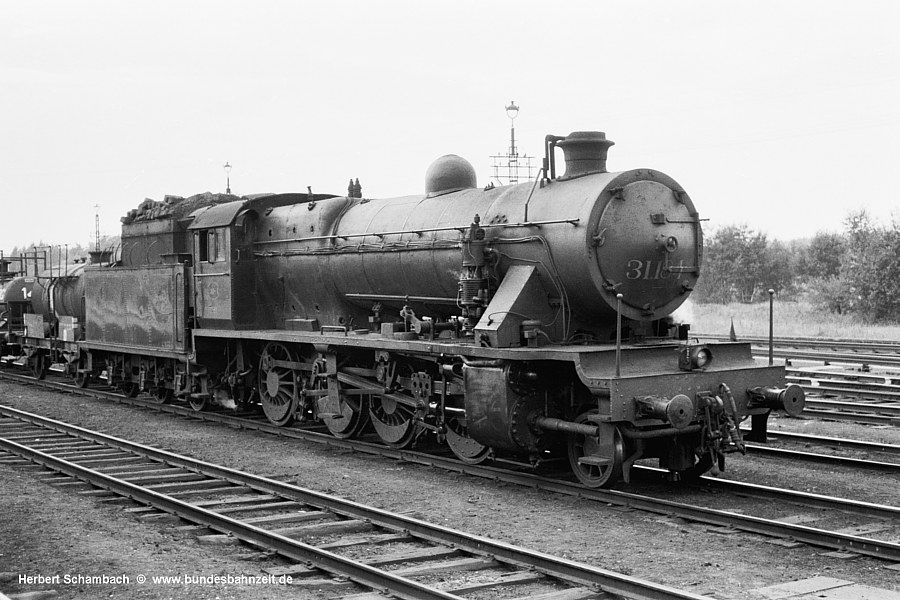

31.184 vor Güterzug in Aarschot, 04.09.59.

Kommentare

Die Schnellzugloks der Reihe 1 zählen zweifellos zu den Höhepunkten des belgischen Lokbaus. Mit 22 t Achslast, einer Leistung von 3400 PSi und einer Höchstgeschwindigkeit von 140 km/h waren sie in der Lage, in der Ebene einen 600 t Zug mit 120 km/h oder einen 350 t Zug mit 140 km/h zu befördern. Damit nehmen sie auch im internationalen Vergleich einen Spitzenplatz ein. Die wohl gelungene äußere Gestaltung der Lok versinnbildlicht sehr schön, welch bullige Kraft in dieser Maschine steckt.

Das imposanteste Bauteil ist zweifellos der gewaltige Kessel mit einer Rostfläche von 5 m² (01.10 = 4 m²), die durch zwei Feuertüren beschickt wird. Der Kesseldruck beträgt 18 bar. Der längliche Kamin ist das sichtbare Merkmal dafür, dass der Kessel mit einer Doppel-Kylchap-Saugzuganlage ausgerüstet ist. Die großzügig bemessene Rostfläche und die moderne Saugzuganlage garantieren eine hohe Kesselleistung, die notwendig ist, um das Vierlingstriebwerk mit der notwendigen Dampfmenge zu versorgen. Denn diese Triebwerksbauart ermöglicht zwar eine gute Beschleunigung, gilt aber nicht als gerade sparsam.

Die vier Zylinder sind in einer Ebene angeordnet. Dadurch werden die Treibstangen des Innentriebwerks recht kurz und kommen nur auf eine Länge von 2000 mm (01.10 = 2050 mm). Aus Platzgründen haben die inneren Kolben keine durchgehende Stange. Wegen des breiten Stehkessel ist die Nachlaufachse in einem Außenrahmen gelagert, die Treibräder haben einen Durchmesser von 1980 mm.

Bild 22

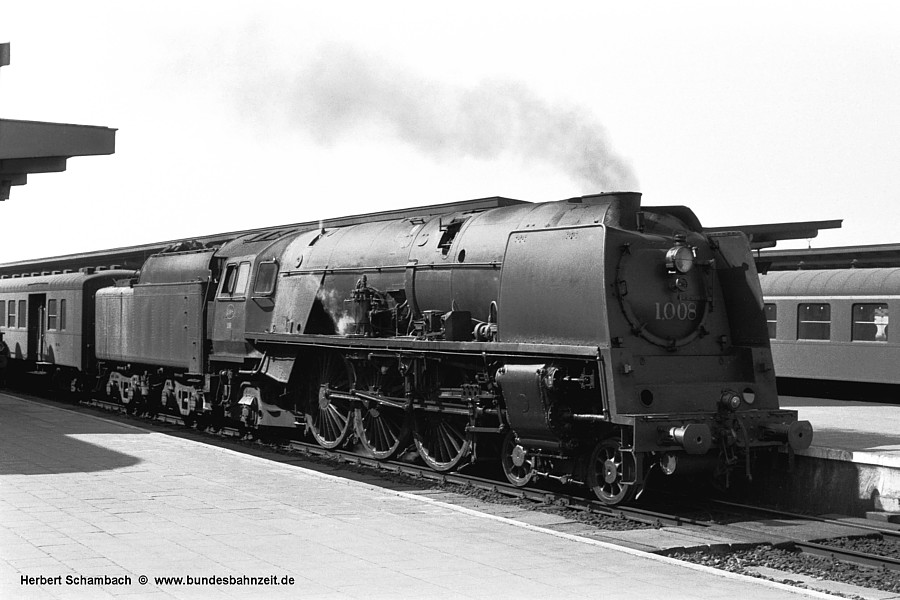

Porträt-Aufnahme der Reihe 1 mit 1.008 im Bf Mons, 07.09.59. Die Vorbereitungen für ein Dreilicht-Spitzensignal sind bereits getroffen.

Kommentare

Die beiden folgenden Bilder zeigen zwar keinen belgischen Dampfer, aber mit der französischen 231E eine Super-Pacific (wenn auch nicht DIE Super-Pacific), die einen Vergleich mit der belgischen Reihe 1 geradezu herausfordert. Die 231E kam mit internationalen Zügen regelmäßig bis nach Brüssel, da die belgische Reihe mit ihren 22t Achslast in Frankreich nicht verkehren durfte (warum kommt mir dieses Thema bloß so bekannt vor - ICE vs. TGV?).

Die französische 231 E wird von einigen "Experten" als die am besten gelungene (Pacific-) Schnellzuglok der Welt bezeichnet. Ob das berechtigt ist, vermag ich mangels technischer/wirtschaftlicher Detailkenntnisse nicht beurteilen. Ich sehe zunächst nur ein ziemlich verkorkstes Äußeres - aber das ist natürlich persönliche Geschmackssache. Lassen wir die Fakten sprechen:

Die 231 E war streng nach den Vorgaben von André Chapelon ausgeführt. Das bedeutete ein Vierzylinder-Verbundtriebwerk Bauart de Glehn, Ventilsteuerung, und eine großzügige, strömungsoptimierte Ausbildung der dampfführenden Querschnitte zur Minderung der Druckverluste; Letzteres gut nachzuvollziehen an den außen liegenden Einströmrohren zu den Hochdruckzylindern. Selbstverständlich ist der Kessel mit einer Doppel-Kylchap Saugzuganlage und einem A.C.F.I. Mischvorwärmer ausgerüstet. Weitere Daten: Kesseldruck 17 bar, Treibraddurchmesser 1960 mm, Achslast 19 t, Leistung ca. 2400 PS.

Bei der hochgezüchteten Technik der Maschine stellt sich natürlich die Frage nach der wirtschaftlichen Effizienz dieses Aufwands. Verglichen mit den oft geschmähten deutschen Einheitsloks würden mich Zahlen interessieren, wie hoch die über die gesamte Betriebszeit angefallenen Kosten pro km und Tonne Zuggewicht (incl. Abschreibung und laufende Unterhaltung) waren. Aber ich schätze, solche Angaben gibt es nicht und so bleibt mir nur das "Bauchgefühl", dass unsere Einheitsloks in diesem Vergleich gar nicht schlecht abschneiden würden.

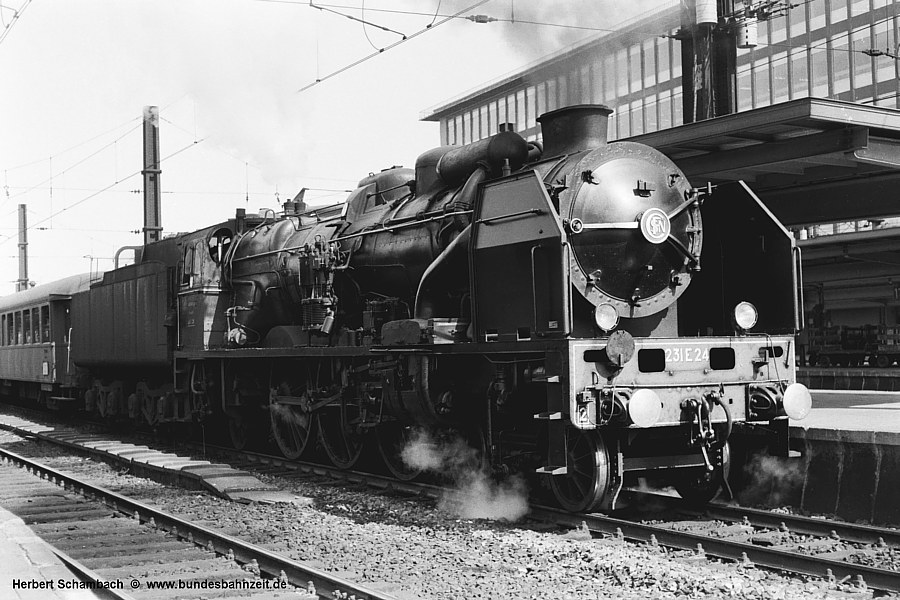

Bild 23

SNCF 231E 24 vom Depot Paris La Chapelle hat sich am 07.09.59 im Bahnhof Bruxelles Midi vor ein paar Kurswagen gesetzt und wartet nun darauf, dass der Hauptteil des internationalen Zuges (aus Deutschland?) eintrifft und sie auf das eigentliche Abfahrgleis umsetzen kann.

In dieser Ansicht erwähnenswert: Die Doppelverbund-Luftpumpe auf der rechten (=Heizer-) Seite und die Ziffer "2" rechts an der Pufferbohle, die die Lok als zur Region Nord zugehörig ausweist.

Kommentare

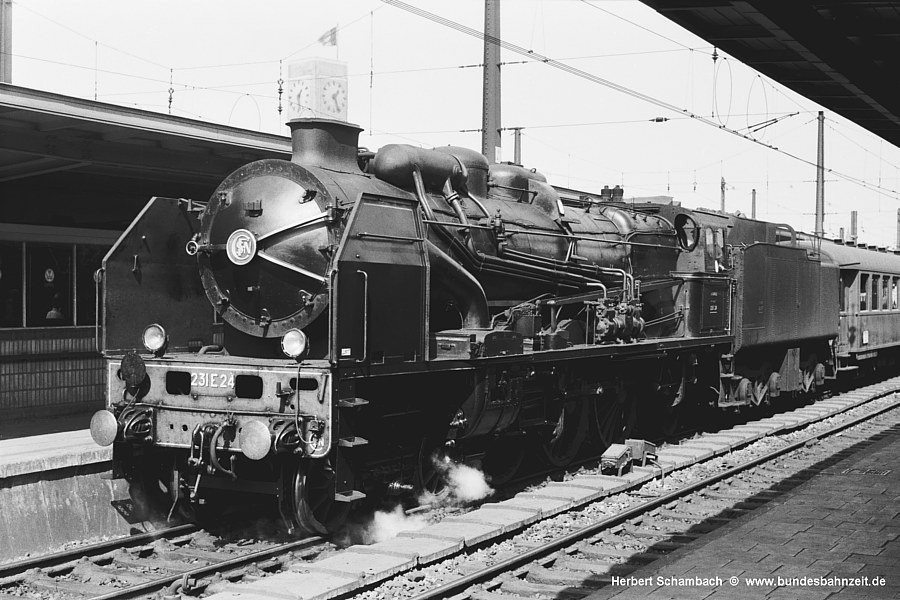

Bild 24

SNCF 231E 24 hat jetzt umgesetzt und wartet nun im Bf. Bruxelles Midi darauf, die Heimreise nach Paris anzutreten. 07.09.59.

Kommentare

Kommen wir zurück zu den belgischen Dampfern und zur Reihe 1.

Bild 25

Die Lokfüherseite der Reihe 1 sehen wir bei dieser Aufnahme der 1.017 im Bf von Tournai am 05.09.59.

Kommentare

Bild 26

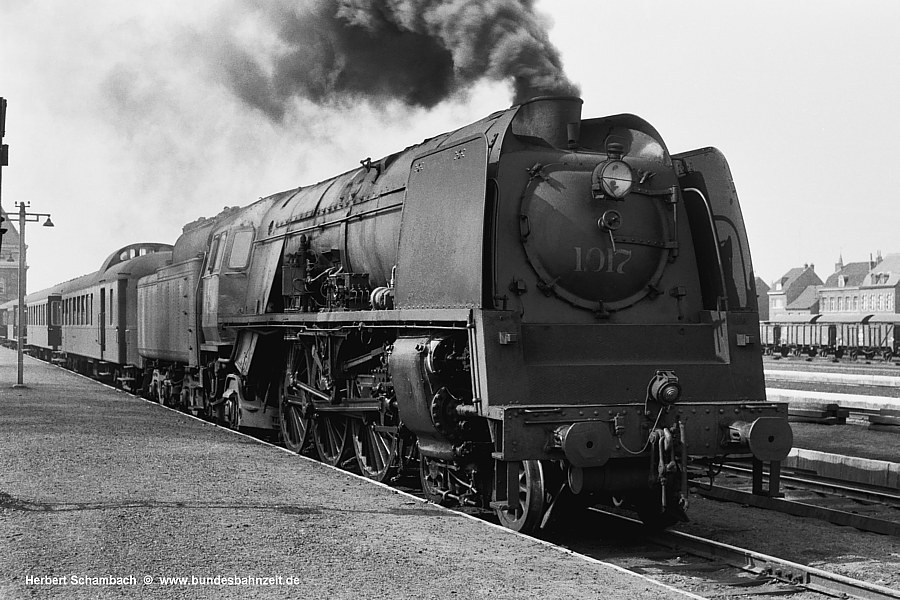

Schon mal mächtig Dampf macht 1.017, als sie wenig später im Bf Tournai mit ihrer nächsten Leistung auf Abfahrt wartet. 05.09.59.

Ein Jahr später hat sich auch bei der Reihe 1 die endgültige Ausführung der Spitzenbeleuchtung durchgesetzt.

Kommentare

Bild 27

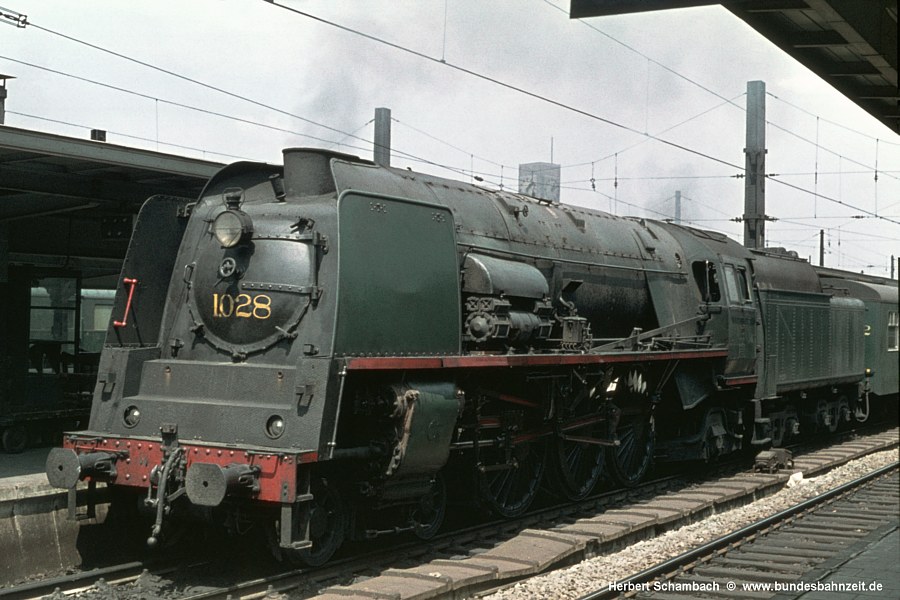

1.028, Bruxelles Midi, 05.06.60. Auch wenn leider kaum etwas vom Zug zusehen ist - nach einer hochwertigen Leistung sieht das nicht aus.

Kommentare

Mit den sechs Maschinen der Reihe 12 hatte die SNCB ein paar besonders edle Renner im Depot. Das Besondere beginnt schon an der Stirnseite der Loks mit der Darstellung der Betriebsnummer.

Bild 28

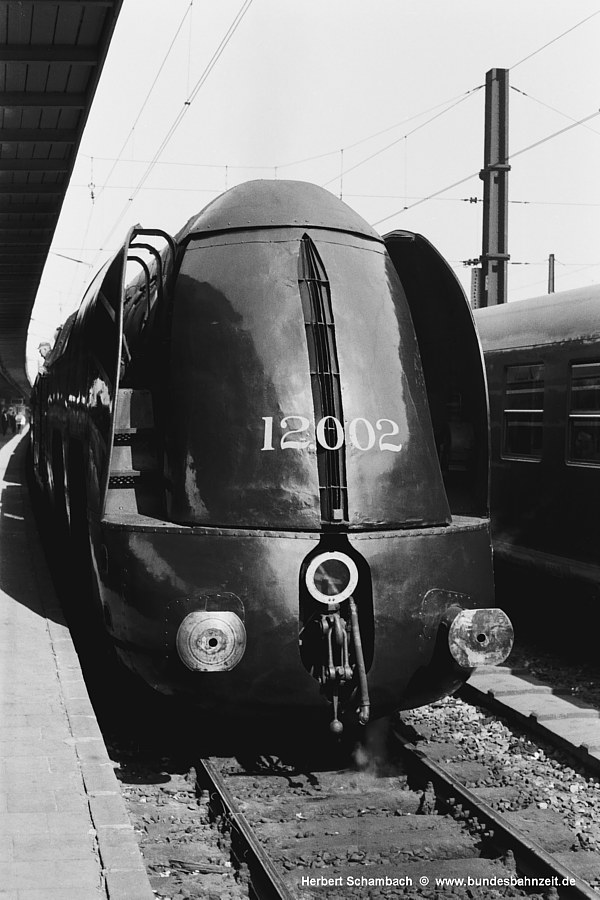

12.002, der elegante Renner am 07.09.59 im Bahnhof Bruxelles Midi.

Kommentare

Die Reihe 12 wurde Anfang 1939 als letzte „Atlantic“ Europas, vielleicht sogar weltweit, mit der Achsfolge 2'B 1' in Betrieb genommen, noch dazu voll verkleidet. Die Maschinen waren vorgesehen für die Beförderung leichter Schnellzüge (150 t) auf der Strecke Brüssel - Oostende. Ab 15. Mai 1939 gab es auf dieser Strecke täglich zwei Zugpaare, welche die 115 km in genau 60 Minuten zurücklegten, d.h. mit einer Reisegeschwindigkeit von 115 km/h bei einem Zwischenhalt. Dabei betrug die Höchstgeschwindigkeit laut Fahrplan 145 km/h, bei Verspätungen und ehrgeizigem Lokpersonal wurden aber auch schon mal 150 km/h gefahren. Durch den Ausbruch des zweiten Weltkriegs gab es diese Verbindung allerdings nur einen Sommer.

Da Roland Krug hier kürzlich nach den Fahrzeiten fragte, möchten wir noch kurz den HS vorliegenden Fahrplan wiedergeben:

  • Lok 1: Bruxelles Midi 08:50 - Brügge 09:36/37 - Oostende 09:50, Oostende 17:50 - Brügge 18:02/03 - Bruxelles Midi 18:50.
  • Lok 2: Oostende 08:50 - Brügge 09:02/03 - Bruxelles Midi 09:50, Bruxelles Midi 17:50 - Brügge 18:36/37 - Oostende 18:50.

Die Maschinen der Reihe 12 besaßen ein innen liegendes Triebwerk mit zwei Zylindern (Heißdampf). Über eine Gegenkurbel an der ersten Treibachse erfolgte der Antrieb der innen liegenden Steuerungen, die bei den ersten 4 Maschinen der Bauart Heusinger entsprachen; die 5. Lok besaß eine Steuerung der Bauart Dabeg und die 6. eine Ventilsteuerung Bauart Caprotti. Die Treibradsätze hatten einen Durchmesser von 2100 mm und ermöglichten eine Höchstgeschwindigkeit von 160 km/h. Bei einem Reibungsgewicht von 46 t und dem geringen Zuggewicht war das Anfahren für einen geübten Meister sicher nicht schwierig.

Die Lok mit der Caprotti-Steuerung schied bereits 1951 aus dem Betriebsdienst aus, die restlichen fünf Maschinen waren dagegen noch bis 1962 im Einsatz und wurden zum Schluss mit der Beförderung von leichten Schnellzügen in der Relation Brüssel - Lille beschäftigt. Ihr Heimat-Bw war Schaerbeek. Sie waren mit Sicherheit die letzten Stromlinienloks im regulären Zugdienst.

Bild 29

Leider steht das Licht in Bruxelles Midi um die Mittagszeit nicht günstig, als kurze Zeit nach der oben gezeigten Aufnahme mit 12.004 eine weitere "rasende Micky Mouse" mit einem Zug aus Richtung Süden eintrifft.

Kommentare

Bild 30

Trotz der ungünstigen Lichtverhältnisse wird der Versuch unternommen, die mächtigen Treibräder irgendwie auf den Film zu bannen. Bruxelles Midi, 07.09.59.

Kommentare

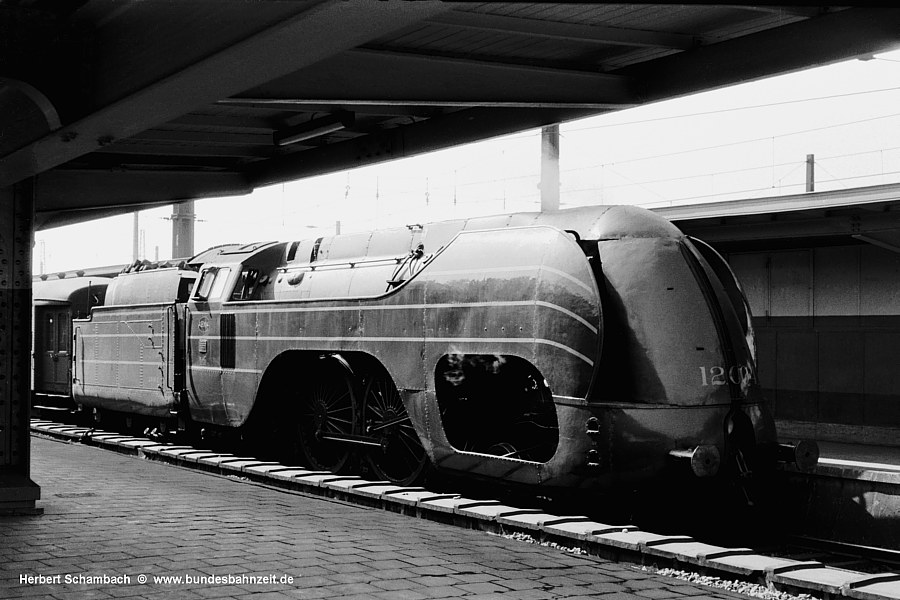

Bild 31

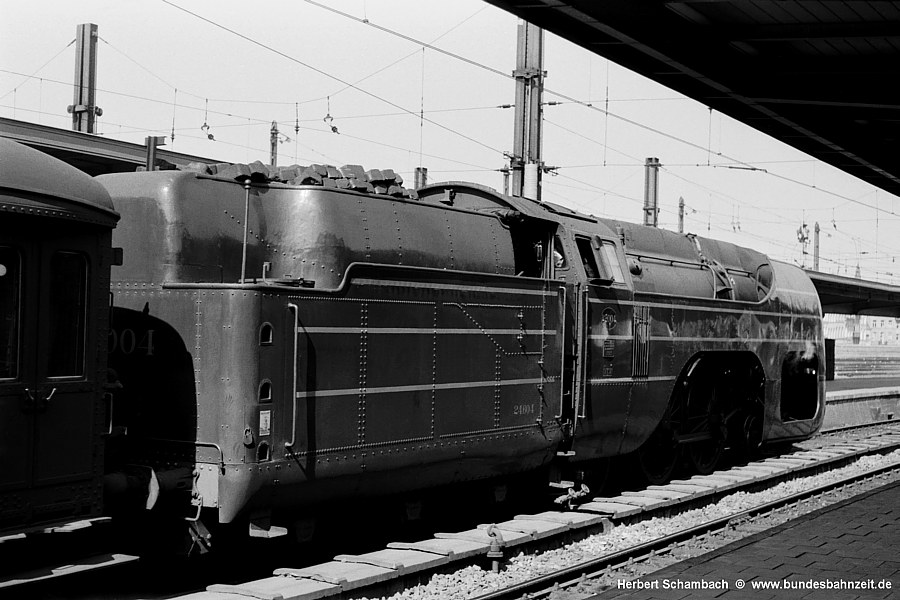

Es heißt ja: "ein schöner Rücken kann auch entzücken" - und wie man hier sieht, ein schöner Tender auch. Neben den in der Sonne glänzenden Nietreihen ist auch festzustellen, dass bei der SNCB mit Briketts geheizt wurde. Der dreiachsige Tender trägt die Tender-Nummer 24.604 und fasst 24 m³ Wasser.

Kommentare

Bleibt zum Abschluss dieses Kapitels noch zu erwähnen, dass 12.004 erfreulicherweise erhalten blieb; ob sie z. Zt. auch betriebsfähig ist, entzieht sich meiner Kenntnis.

Im nächsten Teil geht's dann weiter mit "Les Américains", den Amerikanern. Und das sind nicht nur die allseits bekannten Loks der Reihe 29, sondern auch und vor allem die verschiedenen Baldwin-Typen, die nach dem 1. Weltkrieg nach Belgien gelangten.

Schönen Tag noch,
Ulrich B. und Herbert S.

Mit HS unterwegs - Dampf in Belgien - Teil 3
Beitrag im DREHSCHEIBE Forum "Historische Bahn" vom 07.03.2011

Im dritten Teil wollen wir uns den Amerikanern - les américains - im belgischen Dampflokpark zuwenden.

Zunächst die Links zu den bisherigen Teilbeiträgen:
- Teil 1: Lokomotiven aus belgischer Entwicklung - die ganz alten
- Teil 2: Lokomotiven aus belgischer Entwicklung - die modernen Bauarten

Teil 3 - Aufbauhilfe aus Amerika
Teil 3 - Aufbauhilfe aus Amerika

Als Aufbauhilfe für Frankreich wurden 1918, also direkt nach Ende des ersten Weltkriegs, eine größere Anzahl von Dampflokomotiven verschiedener Bauarten, alle von Baldwin gebaut, aus USA nach Frankreich geliefert Dort wurden sie von der Railway Operating Division (ROD), eine Art Militär-Eisenbahn übernommen; die mit dem Kürzel ROD gekennzeichneten Maschinen wurden zum Teil auch in Belgien eingesetzt. Als die Loks in Frankreich nicht mehr gebraucht wurden, kaufte der belgische Staat insgesamt 200 Lokomotiven von der ROD und reihte sie in seinen Lokpark als Baureihen 40, 50, 57 und 58 ein.

Von der leichten 2'C h2 Personenzuglok Reihe 40 kamen 1920/22 insgesamt 70 Maschinen nach Belgien, die zum Zeitpunkt der Aufnahme wahrscheinlich alle im Depot Mons stationiert waren. Das Aussehen der Loks ist unverkennbar amerikanisch, wie direkt dem wilden Westen entsprungen; es fehlen eigentlich nur der Western-typische Cow Catcher und ein großer Kobelschornstein. Die Baureihe 40 schied im Jahre 1964 aus dem aktiven Dienst.

Typisch europäische bzw. belgische Zugaben sind dagegen die beiden A.C.F.I. Mischvorwärmer, die einstufige Luftpumpe ohne Kühlrippen am Luftzylinder und die Krempe am Schornstein.

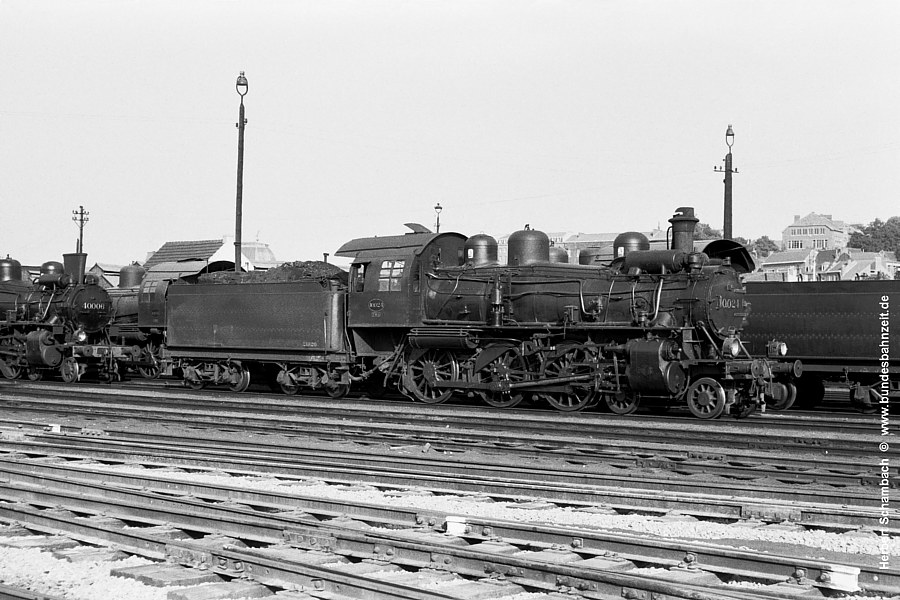

Bild 32

40.024, Depot Mons, 05.09.59.

Kommentare

Im nächsten Bild sehen wir eine andere (ältere?) Form des Führerhauses, die mir persönlich besser gefällt und den Eindruck einer Western-Lok noch verstärkt.

Bild 33

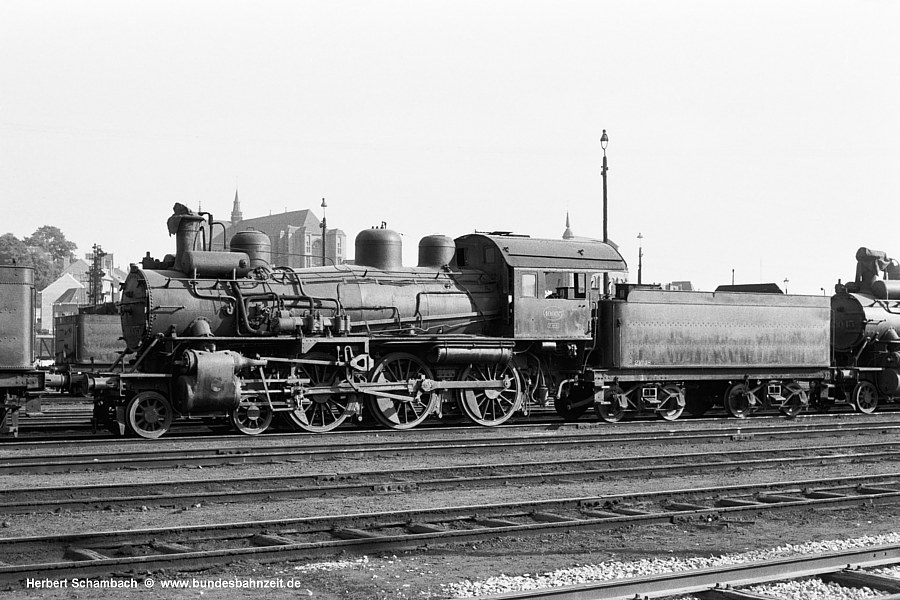

40.055, Bw Mons, 05.09.59. Der abgebundene Schornstein, fehlende Lampen und der leere Tender lassen auf ein baldiges Ende der Lok schließen.
Die linksseitige Steuerstange zeigt an, dass die Loks bereits ab Werk für den Linksverkehr in Frankreich und Belgien vorbereitet waren.

Kommentare

Weitere Bauart-Varianten finden wir bei 40.006 auf den nächsten beiden Bildern: Diese Maschine ist mit einem Giesl-Ejektor und einem dreiachsigen Tender ausgestattet.

Der Giesl-Ejektor, benannt nach seinem Erfinder Dr. Giesl-Gieslingen, dient dem gleichen Zweck wie die Kylchap-Anlage: bessere Feueranfachung und Brennstoffersparnis. Die meisten österreichischen Dampfloks waren damit ausgerüstet, ebenso viele DR Loks, und auch die DB erprobte den GE zeitweise auf einer Lok der BR 50. Neben der hier gezeigten 40.006 besaß auch die Schwester-Lok 40.058 einen Giesl-Ejektor.

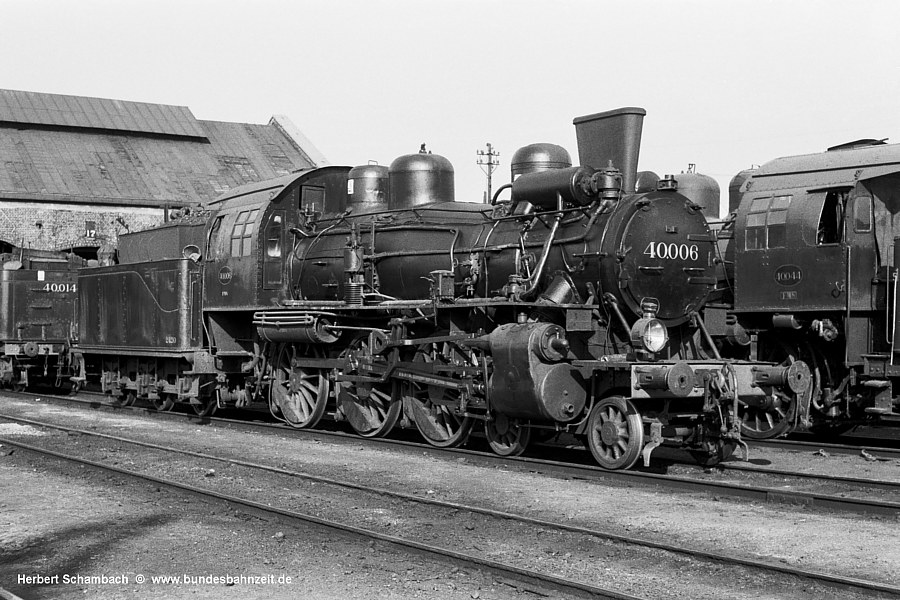

Bild 34

40.006, Bw Mons, 05.09.59. Blick auf den markanten Schornstein, den man auch schon mal Quetschesse nennt. Die Lok und auch ihre Schwestern machen einen gepflegten Eindruck.

Kommentare

Bild 35

Und noch einmal 40.006, jetzt mehr von vorn. Das ganze Depot scheint voll mit 40ern zu stehen.

Kommentare

Bild 36

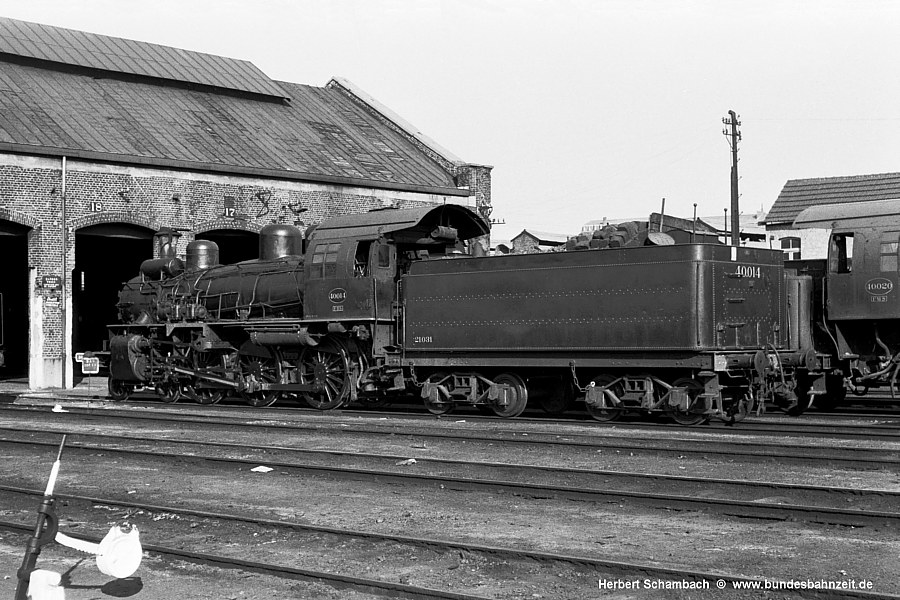

40.014, Bw Mons, 05.09.59. Am Tender fallen nicht nur die sauber genieteten Seitenwände auf, sondern auch die ungewöhnlichen Proportionen - lang und flach. Man könnte fast meinen, dem Tender fehlt ein richtiger Kohlenkasten. Die Heizer waren bestimmt nicht begeistert darüber, bei leerem Tender lange Wege nach hinten machen zu müssen.

Kommentare

Bild 37

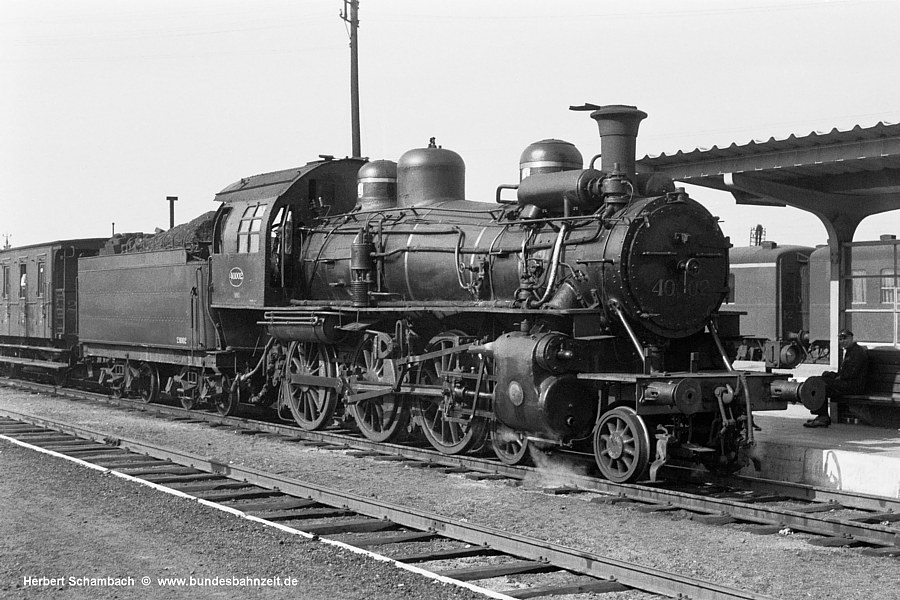

Die einzige Betriebsaufnahme dieser belgischen Wild-West Lok zeigt 40.002, recht gepflegt und mit blanken Kesselringen im Bahnhof Blaton am 05.09.59. Falls es der Heizer ist, der da auf der Bank sitzt, könnte man meinen, er sammelt vor der nächsten Tour noch einmal seine Kräfte angesichts der Blumenerde auf dem Tender.

Kommentare

Die Loks der Reihe 57 waren sozusagen die gesuperte Ausführung der Reihe 50, die HS nicht vor die Flinte bekommen hat.

Satteltank-Loks waren in Europa im Gegensatz zu Amerika eher wenig verbreitet. Der über den Kessel gestülpte, flache Wasserbehälter hatte sicher wärmetechnische Vorteile und bot auch für Wasservorräte ein großes Volumen. Andererseits erschwerte die großflächige Abdeckung des Kessels die Anordnung der Kesselarmaturen und führte, zumindest bei der belgischen 57, zu einer sicher nicht unbeträchtlichen Sichtbehinderung nach vorn. Dem Satteltank geschuldet ist die ungewöhnliche seitliche Silhouette mit den Sandbehältern, die höher als Dampfdom und Kamin sind.

Technisch anspruchslos ist das Zweizylinder-Nassdampftriebwerk mit der innen liegenden Stephenson-Steuerung. Diese ist sehr ähnlich der Bauart Allan, die Bewegung wird durch Umkehrhebel auf die außen liegenden Flachschieber übertragen.

Wenn man bedenkt, dass von ursprünglich 63 Maschinen nach gut 40 Jahren immer noch einige im Einsatz waren, müssen die Loks den betrieblichen Anforderungen durchaus genügt haben. Die letzten Exemplare dieser interessanten Baureihe schieden 1960 aus dem aktiven Dienst aus.

Bild 38

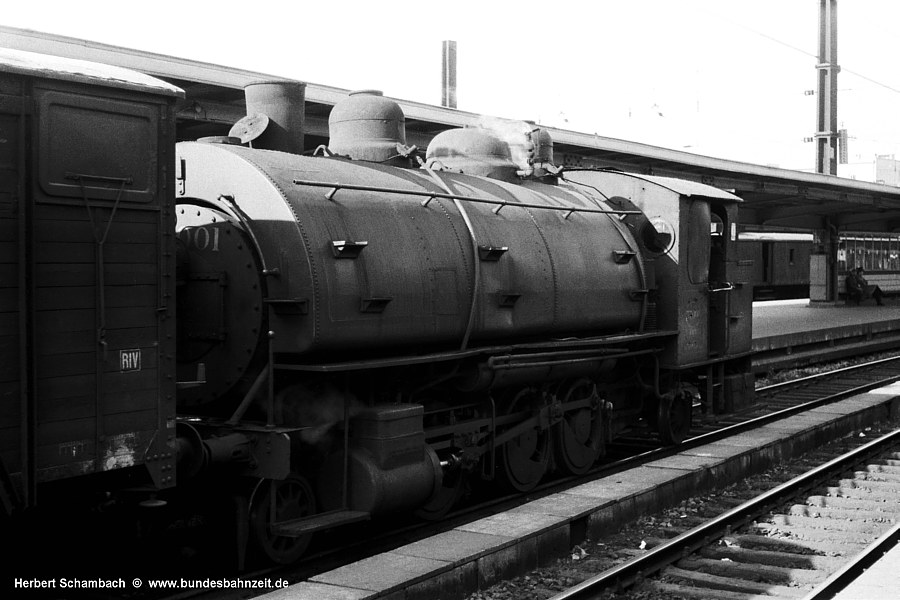

57.001, "Notschuss" von der falschen Seite auf die unvermittelt mit ein paar Güterwagen im Bf. Brüssel-Midi auftauchende Satteltank-Lok, Gut zu sehen ist die vor dem Kamin liegende Wassereinfüllöffnung.

Kommentare

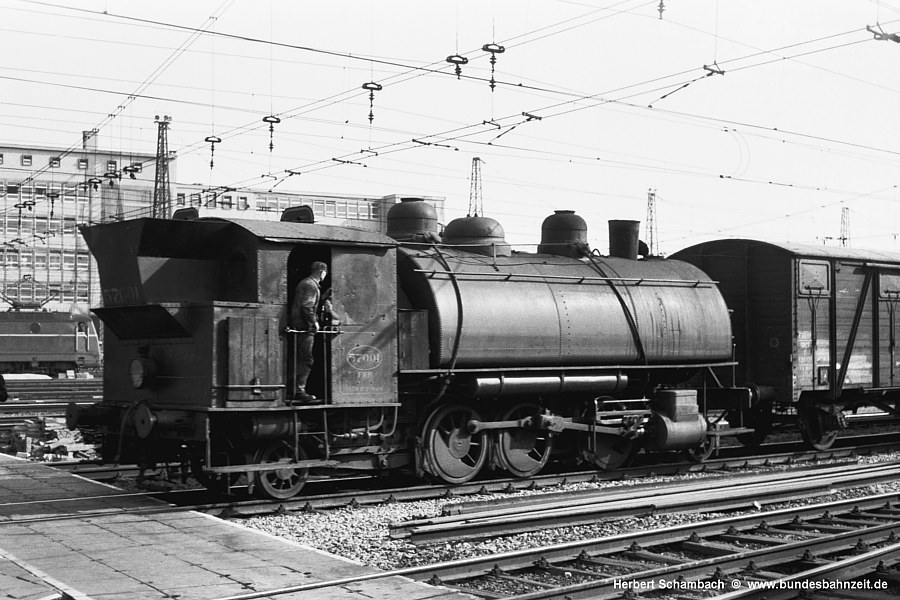

Bild 39

Zum Glück erhielt 57.001 (vom Depot Bruxelles Midi) nicht gleich Durchfahrt, so dass es HS gelang, noch auf die andere, lichttechnisch etwas günstigere Seite zu gelangen. Man beachte die einfache Absturzsicherung an der Tür, die vmtl. auch durch die daneben aufgehängte Bretterkonstruktion fest verschlossen werden kann. 07.09.59.

Auch in der Ansicht von hinten macht die Lok mit dem tief liegenden Führerhaus und dem großen Abstand zwischen letzter Treibachse und Nachläufer einen recht schrulligen Eindruck - ein heißer Kandidat für den Schönheitspreis unter den belgischen Dampfern war die 57er sicher nicht...

Kommentare

Im Gegensatz zu der Satteltank-Lok der Reihe 57 macht der C-Kuppler der Reihe 58 eine gute Figur, dazu noch mit Kranzschornstein. Vielleicht liegt das auch daran, dass die Form des Führerhauses ein wenig an Krauss'sche Lokalbahnloks erinnert.

Abgesehen davon erkennt man aber auch hier die typischen Baumerkmale einer Lok aus dem Hause Baldwin: Domverkleidung und Sandkästen mit Wulst, Innensteuerung und außen liegende Schieberkästen.

Bild 40

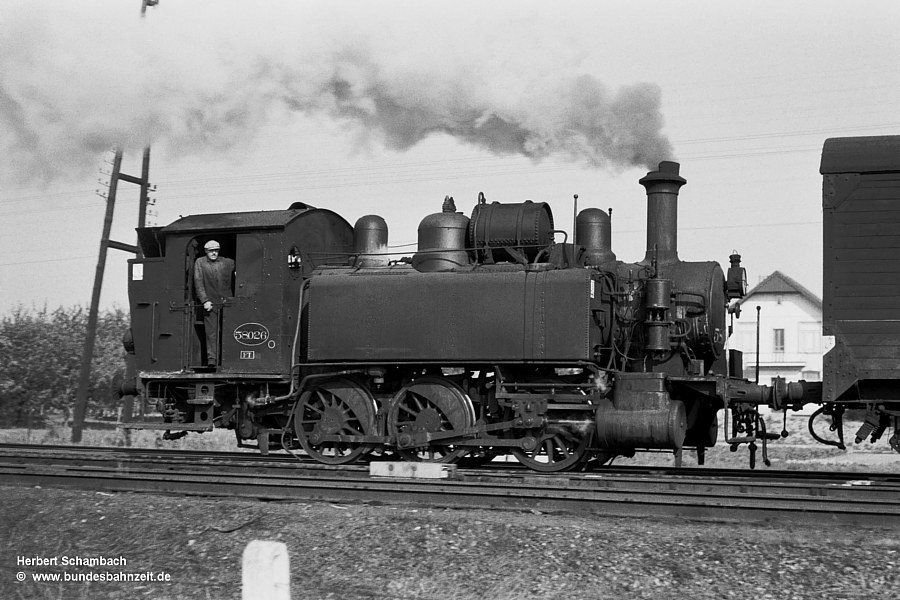

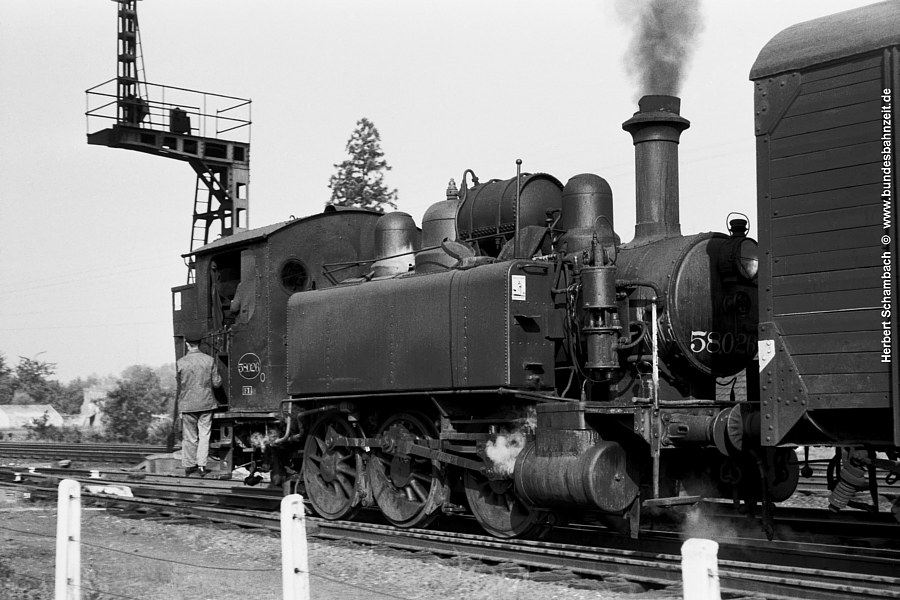

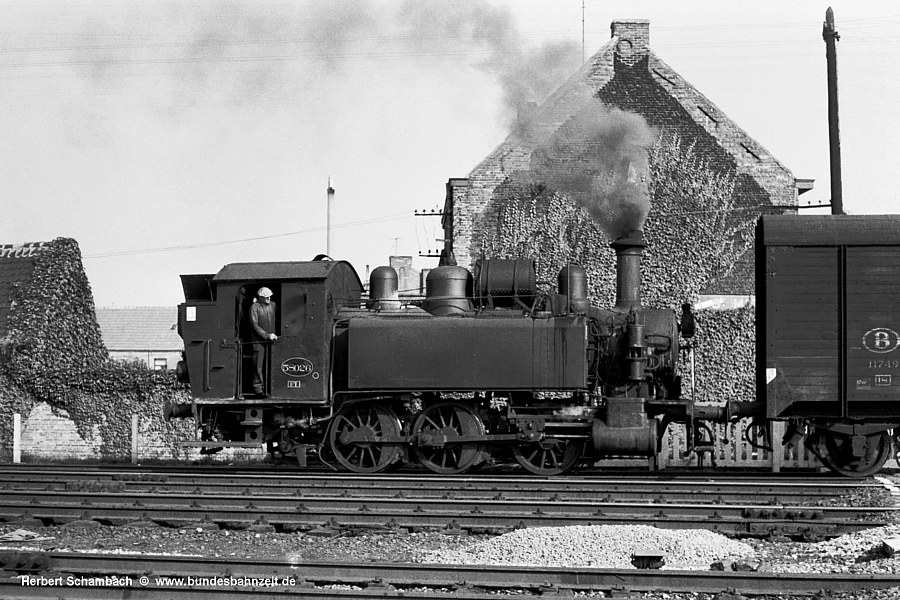

58.026, Dendermonde, 04.09.59.

Kommentare

Bild 41

Der Blick etwas spitzer von vorn auf 58.026 zeigt, dass die Luftpumpe auch hier nur einstufig und ohne Kühlrippen ausgeführt ist. Der “rustikale“ Luftbehälter auf dem Kesselscheitel ist ein typischer Vertreter des frühen Behälterbaus.

Kommentare

Bild 42

"Es grünt so grün an Belgiens Hauswänden", möchte man sagen, wenn man sieht, wie die kleine Baldwin sich hier vor der mit Efeu bewachsenen Hauswand präsentiert.

Kommentare

Nach dem zweiten Weltkrieg leistete Amerika wieder tätige Aufbauhilfe für West-Europa, und auch das völlig unverschuldet schwer in Mitleidenschaft gezogene Belgien profitierte davon.

Ab Juni 1945 lieferten kanadische und US-amerikanische Lokomotivfabriken insgesamt 300 Schlepptenderlokomotiven nach Belgien, etwa 50 Stück pro Monat. Die bei der SNCB als Reihe 29 eingereihten Mehrzweck-Lokomotiven besaßen die Achsfolge 1'D, hatten einen Treibraddurchmesser von 1520 mm und eine Höchstgeschwindigkeit von 80 km/h.

Zwischen den Baldwin-Maschinen der ROD und der Reihe 29 liegen 25 Jahre amerikanischen Lokomotivbaus; die langen Kamine und kleinen Kessel sind hier ins Gegenteil gekehrt. Ein leistungsfähiger Kessel mit immerhin 4,5 m² Rostfläche und ein robustes Zweizylindertriebwerk machen aus der Lok ein anspruchsloses, in allen Diensten einsetzbares Kraftpaket.

Auf Grund ihrer hohen Stückzahl war sie auf dem gesamten Netz anzutreffen. Noch 1957 kamen die Maschinen mit Schnellzügen bis nach Aachen. Bei der Rückfahrt Richtung Lüttich wurden die Züge wegen der starken Steigung nachgeschoben, wobei zumeist eine DB 93.5 zum Einsatz kam.

Bild 43

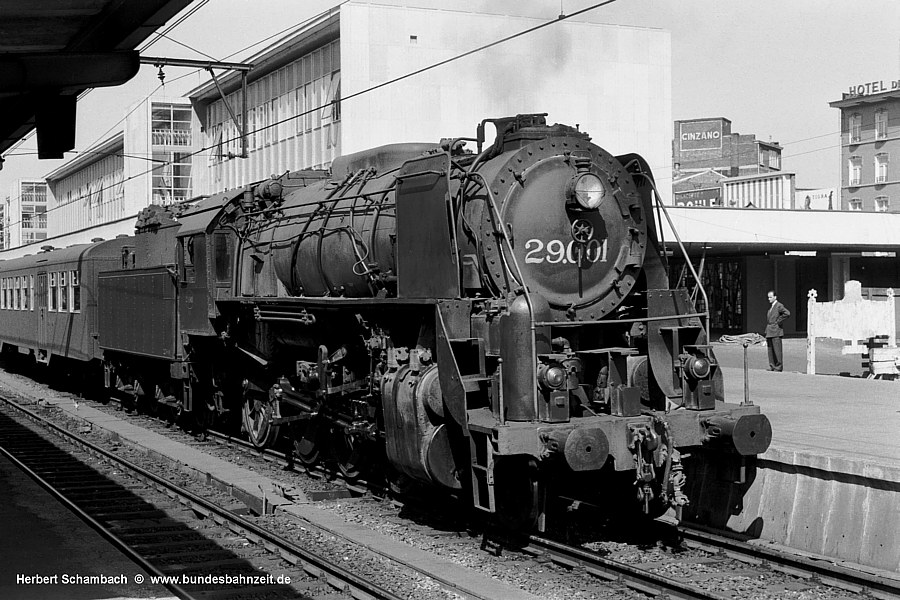

Ob 29.001, die hier am 03.09.59 im Bahnhof Lüttich vor einem Personenzug auf Ausfahrt wartet, auf Grund ihrer Betriebsnummer auch als erste auf belgischen Schienen stand, ist nicht bekannt. Gefertigt wurde sie in den Montreal Locomotive Works (Kanada).

Die Lok trägt den obligatorischen Kaminverschluss. Hinter dem Klettergerüst liegt links die verkleidete Luftpumpe, genau wie bei der SNCF 141 R, wohl gleicher Hersteller.

Kommentare

Bild 44

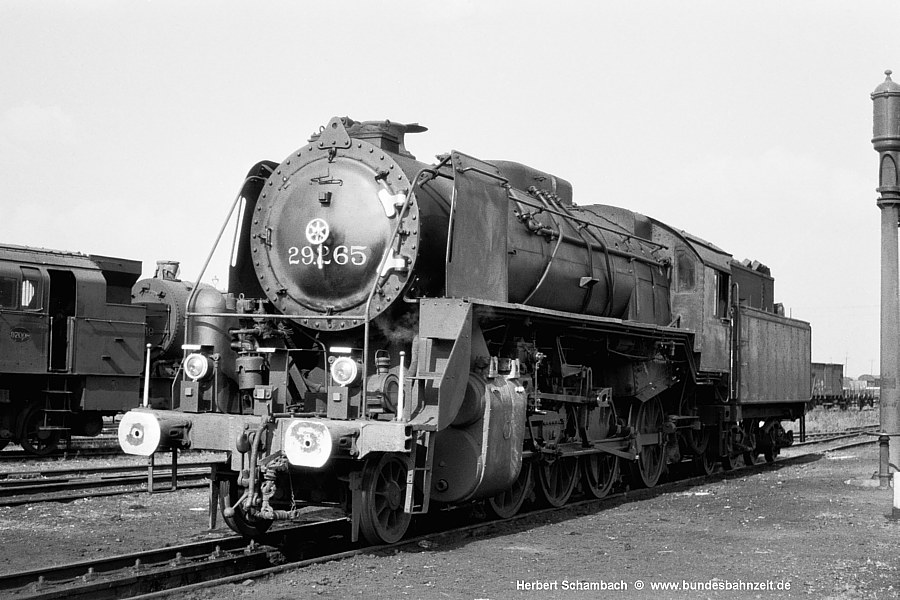

Neben einer Reihe abgestellter Loks der Reihe 97 (ex pr. T14) sonnt sich 29.265 am 06.09.59 im Bw Herbesthal.

Kommentare

Bild 45

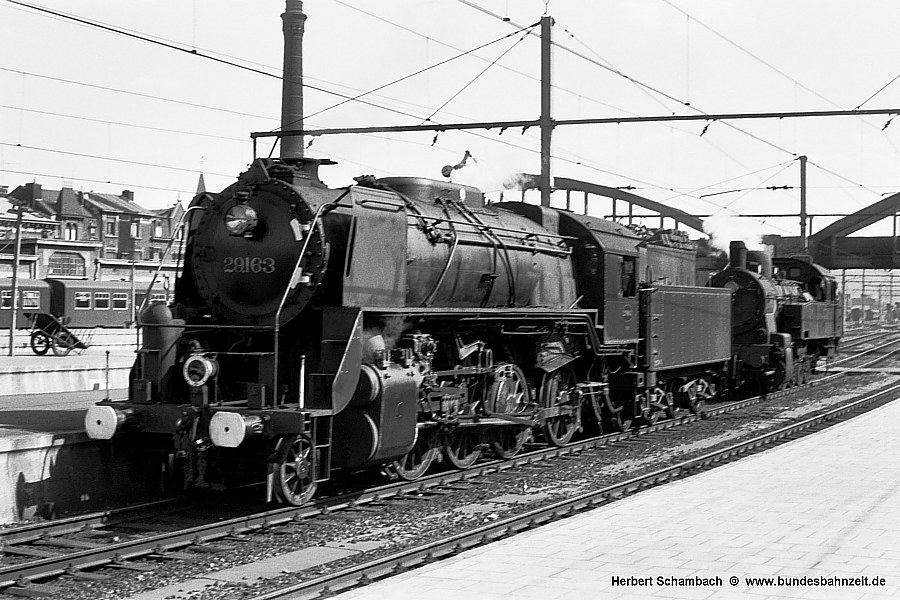

Bei dieser Aufnahme wurde der Fotograf auf dem falschen Fuß erwischt: Im Bahnhof Liège (Lüttich) rollt am 03.09.59 ein Gespann aus 29.163 und 98.045 an den Bahnsteig. Aber ehe er sich's versah, hatte die 98er abgekuppelt und das Weite gesucht. Schade drum, denn eine 98er, ehem. pr. T16.1, ist HS in Belgien nicht wieder begegnet.

Die 29er fällt auf durch die weiß gestrichenen Pufferteller, die ja bei uns, wenn überhaupt, nur einen weißen Rand hatten.

Kommentare

Den Abschluss des heutigen Teils soll eine Farbaufnahme bilden. Darauf erkennt man, dass die Reihe 29, wie übrigens alle belgischen Dampfloks, grün lackiert war, auch wenn das meiste davon unter einer dicken Schmutzschicht verschwunden ist. Über die Farbe des Fahrwerks kann man nur Vermutungen anstellen, aber Rot war es wohl eher nicht.

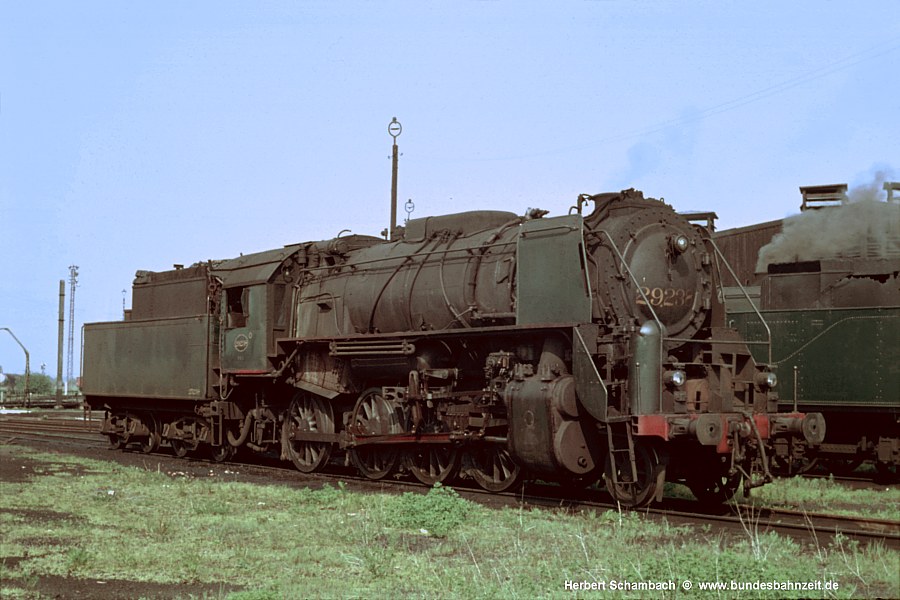

Bild 46

Als 29.238 am 14.05.66 im Bw Herbesthal fotografiert wurde, stand die Zeit der 29er im Reisezugdienst kurz vor dem Ende. Dafür hat sich anscheinend das Dreilicht-Spitzensignal endgültig durchgesetzt.

Kommentare

Mit der Reihe 29, die ja möglicherweise noch einige Hiforisti selber erlebt haben (zumindest als Museumslok), beenden wir den dritten Teil unserer Belgien-Serie. Wer es immer noch nicht leid ist und gerne noch ein paar alte Preußen in Belgien sehen möchte, sollte den vierten und letzten Teil nicht versäumen.

Schönen Tag noch,
Herbert und Ulrich

Mit HS unterwegs - Dampf in Belgien - Teil 4
Beitrag im DREHSCHEIBE Forum "Historische Bahn" vom 10.03.2011

Die Lokomotiven dieses Teils werden uns alle sehr bekannt vorkommen - es sind halt die alten Preußen.

Aber zunächst die Links zu den bisherigen Teilbeiträgen:
- Teil 1: Lokomotiven aus belgischer Entwicklung - die ganz alten
- Teil 2: Lokomotiven aus belgischer Entwicklung - die modernen Bauarten
- Teil 3: Aufbauhilfe aus Amerika

Teil 4 - Die Waffenstillstands- ("Armistice") Loks
Teil 4 - Die Waffenstillstands- ("Armistice") Loks

Der maßgeblich vom deutschen Kaiserreich angezettelte erste Weltkrieg endete für Deutschland schmählich mit der totalen Kapitulation im Waffenstillstands-Abkommen von Compiègne vom 11.11.1918. Der 1919 abgeschlossene Friedensvertrag von Versailles setzte auf dieses Abkommen auf.

Bereits in dem Waffenstillstandsabkommen von 1918 wurde festgelegt, dass Deutschland 5000 Lokomotiven an die Siegermächte abzugeben hatte. Von den 2205 an Belgien abzutretenden Maschinen hatte die preußische Staatsbahn mit 2064 Loks den Löwenanteil zu bewältigen, während die Länderbahnen aus Baden, Bayern, Mecklenburg, Oldenburg und Sachsen nur mit kleinen Stückzahlen vertreten waren.

Viele der Waffenstillstands- (franz. "Armistice") Lokomotiven kamen aufgrund der fremdartigen Technik, ihres Alters, ihrer geringen Stückzahl oder aus anderen Gründen nur für kurze Zeit in Belgien zum Einsatz. Langlebig erwiesen sich nur die Typen, die auch in Deutschland als unverzichtbar und unverwüstlich galten - ausnahmslos preußische Bauarten; wen wundert's.

Von den alten Preußen waren 1959 in Belgien noch folgende Baureihen im aktiven Dienst anzutreffen:

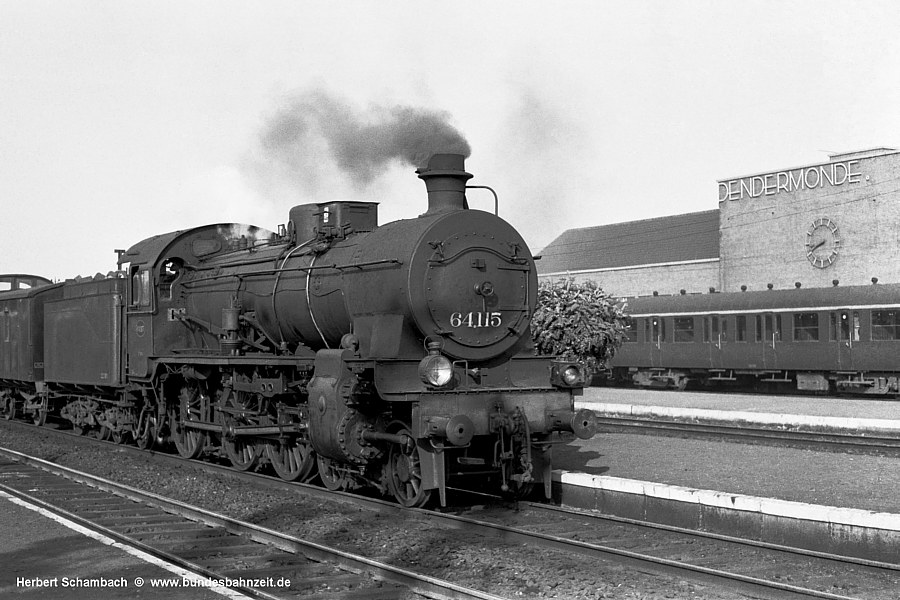

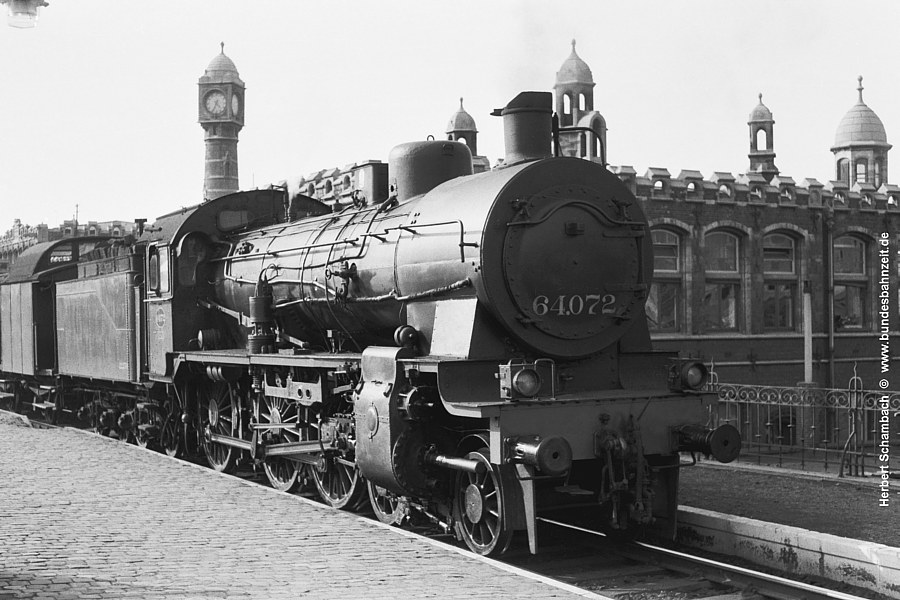

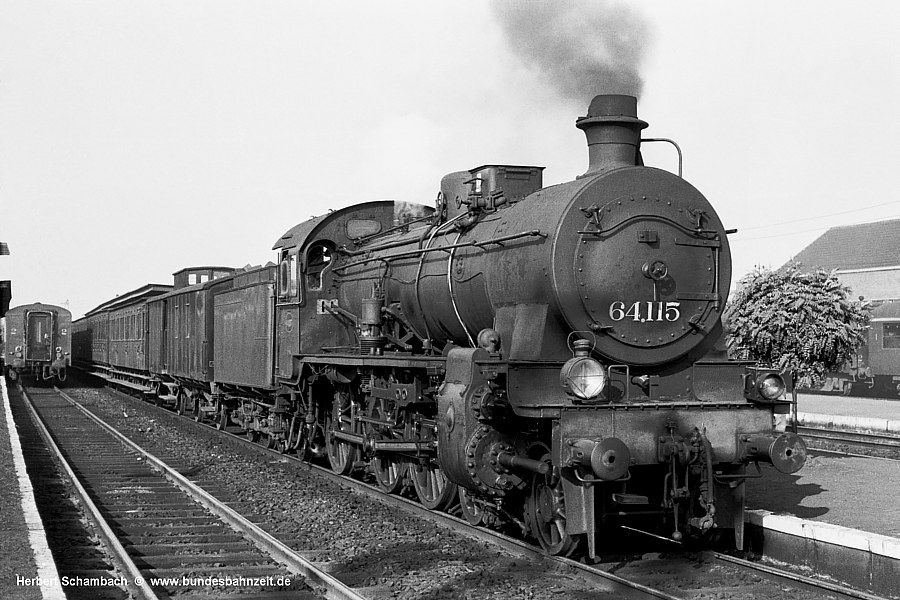

- Reihe 64, ehem. P8

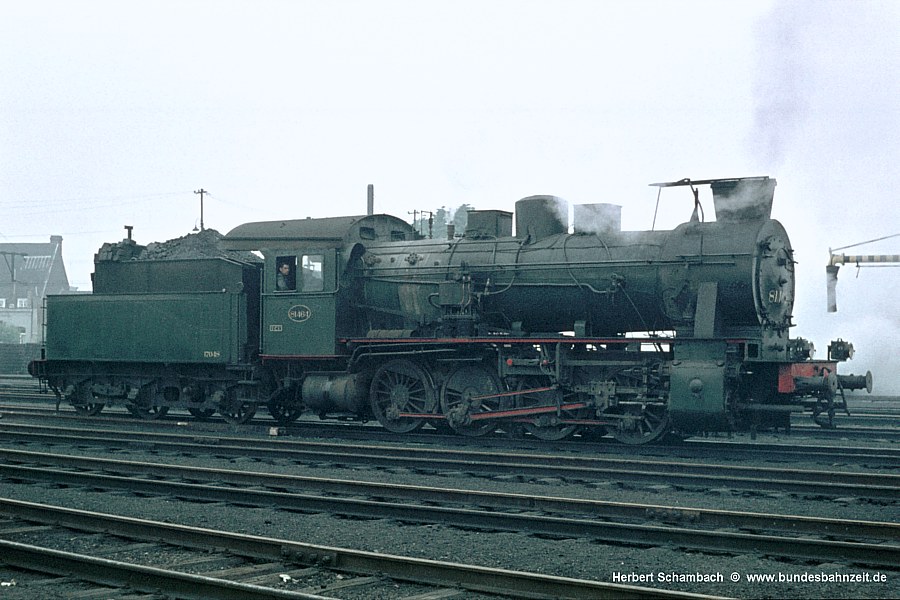

- Reihe 81, ehem. G8.1

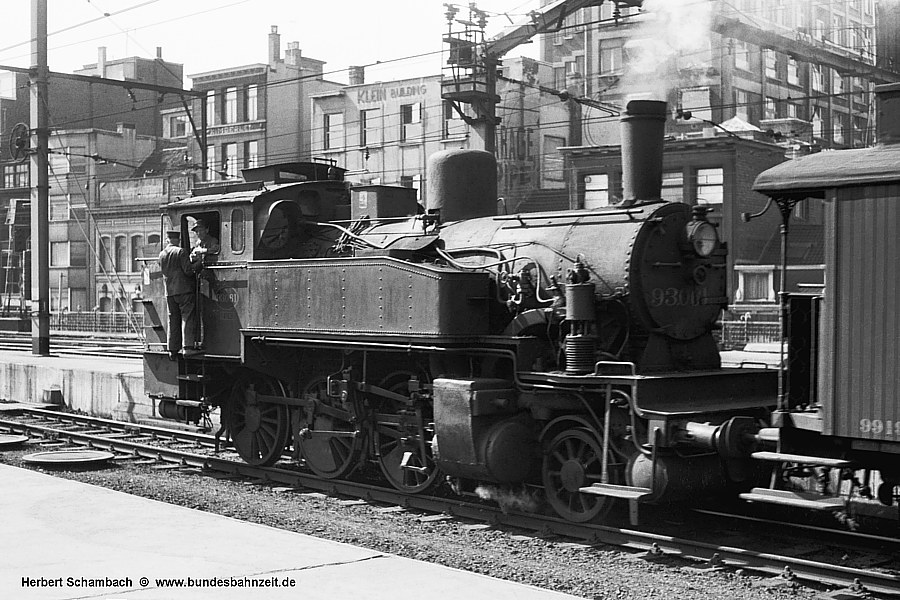

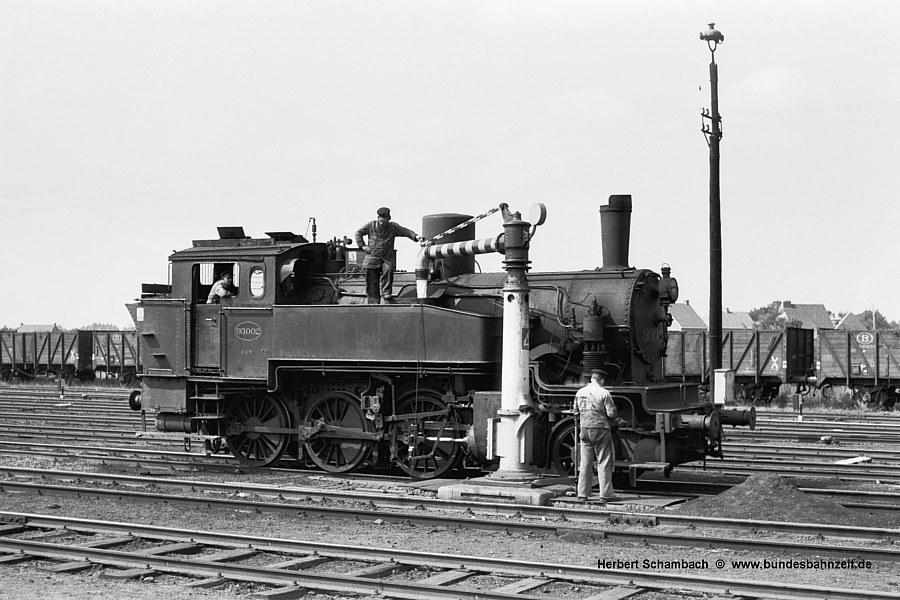

- Reihe 93, ehem. T9.3
- Reihe 97, ehem. T14
- Reihe 98, ehem. T16 bzw. T16.1

Es geht los mit der guten alten P8, DRG Baureihe 38.10, zu deren Technik und Geschichte hier wohl nicht mehr viel gesagt werden muss. Mehr als 3500 Exemplare wurden ab 1906 für die KPEV, DRG und in geringer Stückzahl auch für andere Länderbahnen gebaut. Mit der P8 war der KPEV ein überaus guter Wurf gelungen: Die Maschine war nicht nur (wie vorgesehen) für Personenzüge zu gebrauchen, sondern konnte darüber hinaus geradezu universell eingesetzt werden - vom Fernschnellzug bis zum Güterzug wurde alles gefahren. Nicht von ungefähr erwarb sie sich schnell den Ruf als "Mädchen für alles". Das galt offensichtlich auch für die Zwangs-Auswanderer in Belgien. Bezeichnenderweise war die letzte SNCB Dampflok eine P8: 64.045, letzter (Sonderzug-)Einsatz am 10.06.67.

Gemäß Waffenstillstands-Abkommen musste die KPEV 168 Maschinen an Belgien abgeben. Zusammen mit drei baugleichen P8 aus Oldenburg bildeten diese die Reihe 64 bei der SNCB. Dem Abgabezeitraum zwischen 1919 und 21 entsprechend handelte es sich dabei ausschließlich um P8 der ersten Lieferserien, äußerlich erkennbar an dem runden Führerhausdach ohne Lüfteraufsatz. Sogar einzelne Loks mit Hängeeisen-Steuerung waren dabei.

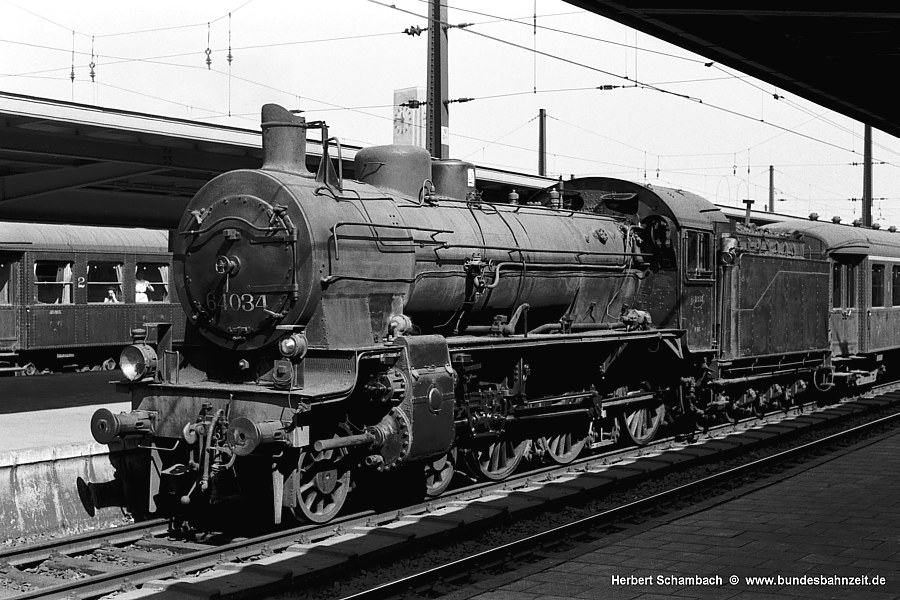

Bild 47

Eine solche ganz alte P8 mit Hängeeisen-Steuerung fuhr HS mit 64.034 am 05.09.59 in Brüssel-Midi vor die Linse. Die ehemalige "Königsberg 2434" gehört zu einer Lieferung von 15 Maschinen der Fa. Schwartzkopff aus dem Jahr 1912 an die KPEV.

Ungewohnt, aber durchaus der Originalausführung entsprechend, ist das Fehlen von Windleitblechen. Typisch belgische Accessoires sind dagegen die Kamin-Abdeckklappe, die Sicherheitsventile, die Puffer und die andere Anordnung des Bremsluftschlauchs an der Pufferbohle. Bemerkenswert ist ferner die Anordnung des Spitzensignals, die etwas provisorisch erscheint; aber das hatten wir auch schon bei anderen Maschinen.

Kommentare

Bild 48

Im Bahnhof von Gent präsentiert sich 64.072 am 03.09.59 vor einem der vielen großartigen Gebäude, die diese Stadt zu bieten hat.

Mit dem klassischen Steuerungsträger für die Kuhn'sche Schleife und "deutscher" Anordnung des Spitzensignals sieht die Lok auch ohne Windleitbleche gar nicht mehr so fremd aus, zumal sie den preußischen Sandkasten trägt. Ein Kennzeichen älterer P8 ist das in der Kesselmitte liegende Speiseventil.

Die gut sichtbare Steuerstange zeigt an, dass der Platz des Lokführers nach wie vor auf der rechten Seite ist, obwohl in Belgien links gefahren wird. Anscheinend bereite das dem Lokpersonal aber keine Schwierigkeiten.

Kommentare

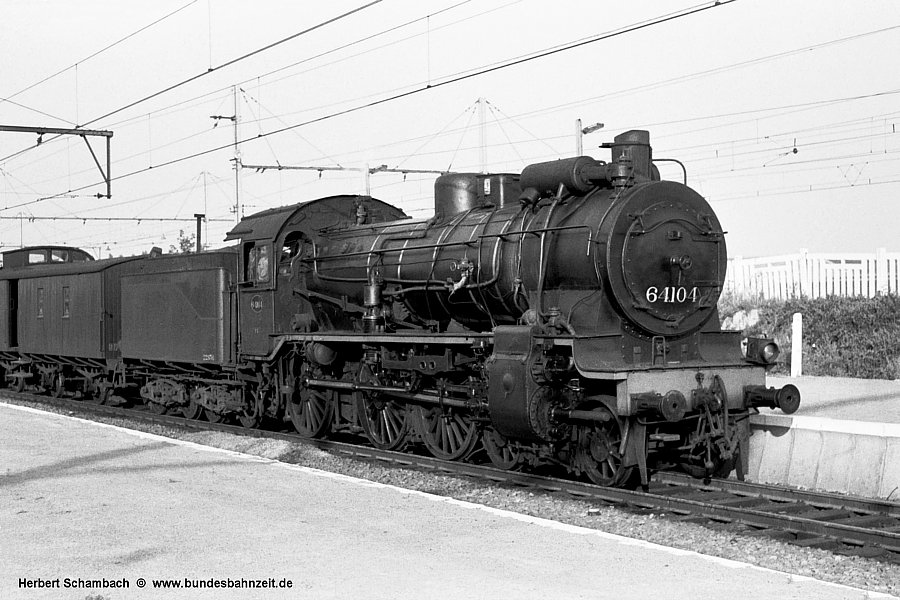

Bild 49

Wie alle Maschinen dieser Baureihe ist auch die 64.104 mit den SNCB-typischen Ausstattungen versehen, wie zum Beispiel den Details an der Pufferbohle, des Kamins und dessen Abdeckung, den Sicherheitsventilen usw. Zusätzlich hat man dieser Lok aber auch noch einen A.C.F.I.-Mischvorwärmer zugestanden. Nach damaliger Beobachtung dürfte sie eine der ganz wenigen Maschinen dieser Baureihe gewesen sein, die mit diesem Bauteil ausgerüstet war. Mechelen, 04.09.59.

Kommentare

Bild 50

Eine P8 mit Kranzschornstein - das war auch in Belgien nicht die übliche Ausführung. Ansonsten sehen wir mit 64.115 eine Lok, die dem konstruktiven Endstadium der P 8 wieder ein Stück näher gerückt ist, denn die Kesselspeiseventile befinden sich jetzt an der gewohnten Stelle oben am Kesselscheitel.

Wie man an der Wand des großen Gebäudes im Hintergrund ablesen kann, entstand die Aufnahme im Bahnhof von Dendermonde, und zwar am 04.09.59.

Kommentare

Bild 51

Was sich auf der letzten Aufnahme schon andeutete, wird beim Blick spitz von vorn in voller Schönheit sichtbar: Der herrlich alte, beinahe nostalgisch zu nennende Wagenpark hinter 64.115. Eine Zugaufnahme dieser Garnitur wäre auch in der sonst eher faden Landschaft dieser Region sehr reizvoll gewesen.

Kommentare

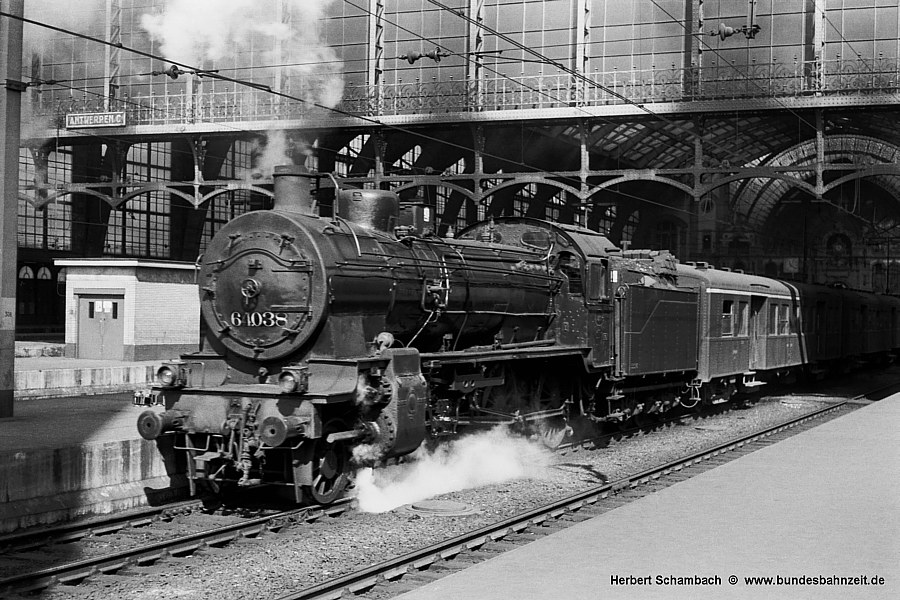

Bild 52

Ein letztes Bild der Reihe 64 zeigt noch einmal ein klassisches Motiv aus Antwerpen, wo 64.038 mit einem Personenzug gerade aus dem Dunkel der Ruß verschmierten Bahnhofshalle ins helle Sonnenlicht fährt. Antwerpen Central, 04.09.59. Man beachte auch die kunstvoll am hinteren Rand des Kohlekastens aufgestapelten Briketts.

Kommentare

Mit 583(!) Maschinen der Reihe 81 bildete die ehemalige preußische G8.1, DRG Baureihe 55.25, die stückzahlmäßig größte Baureihe innerhalb der "Armistice"-Lokomotiven, möglicherweise sogar unter den belgischen Baureihen überhaupt.

Auf den ersten Blick sehen die belgischen 81 den deutschen 55.25 sehr ähnlich. Bei genauerem Hinsehen stellt man aber fest, dass der neue Eigentümer auch diesen Maschinen seinen Stempel aufgedrückt hat. Typisch belgisch sind z. B. die Schornsteinabdeckklappe, die Sicherheitsventile und die Ausstattung der Pufferbohle; außerdem wurden die Maschinen mit einer Doppelverbund-Luftpumpe ausgestattet.

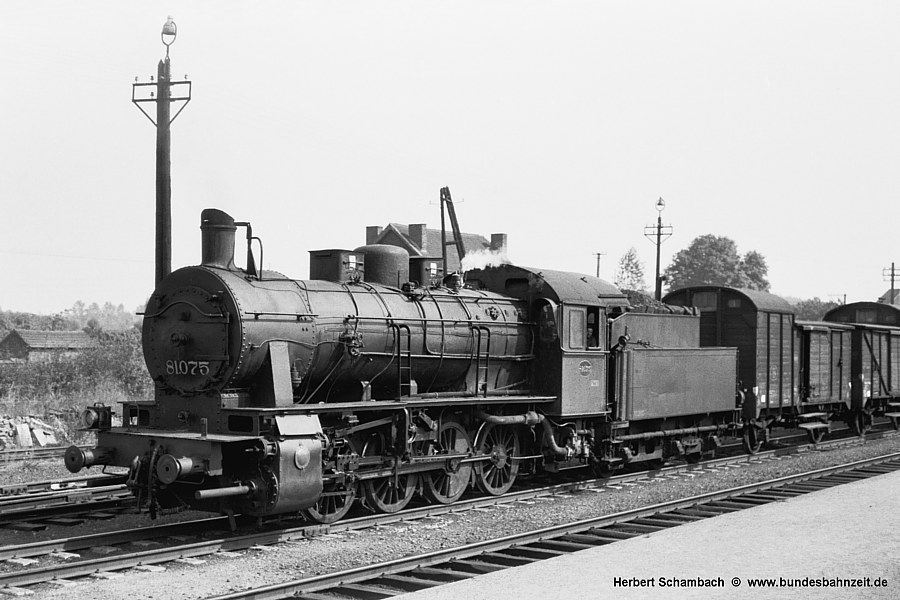

Bild 53

Am 05.09.59 ist 81.075 im Bahnhof Enghien mit Rangierarbeiten beschäftigt. Ob die Güterzugpackwagen im Doppelpack bereits zur endgültigen Zugbildung gehören, ist nicht klar, ungewöhnlich wäre so etwas auch damals schon gewesen.

Gar nicht ungewöhnlich, zumindest in Belgien, war das Fehlen einer Speisepumpe. Dafür ist die Lok mit einem Metcalf-Injektor unter dem Führerhaus ausgerüstet.

Kommentare

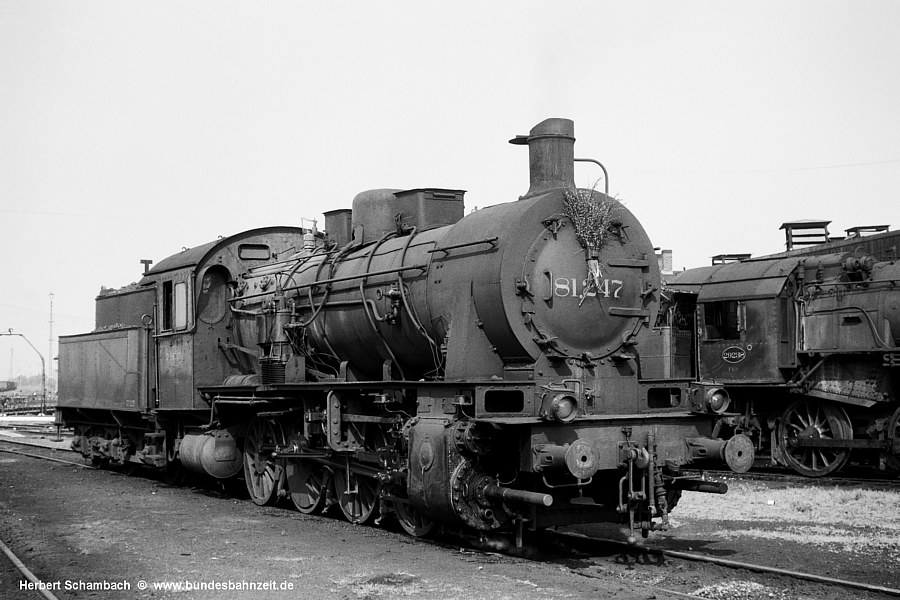

Bild 54

Irgendwie ein vertrautes Bild. Wären da nicht die kleinen typisch belgischen Details, könnte man fast meinen, die Aufnahme wäre in Gremberg entstanden. Aber nein, wir sind natürlich in Belgien. Und zwar im Bw Herbesthal, wo 81.247 am 14.05.66 vor sich hin räuchert. Rechts steht 29.238, die wir schon in Bild 46 gesehen haben.

Kommentare

Wie bei der Reihe 40 gab es auch bei den 81ern zwei Maschinen, die mit einem Giesl-Ejektor ausgerüstet waren; die "Quetschesse" besitzt sogar eine Kaminabdeckung, die hier als Sonderkonstruktion in Form eines Schiebers ausgeführt ist.

Bild 55

Als sich 81.464 am 25.06.60 in Antwerpen-Berchem dem Fotografen stellt, ist das Wetter leider immer noch so trist wie kurz zuvor bei 7.003 (s. Bild 20). Trotzdem gut zu sehen: Die “Blumenerde“ im Tender, die dem Heizer sicher "viel Spaß" bereitet haben dürfte.

Kommentare

Die preußische T9.3 war in Belgien mit 84 Loks vertreten, die die Reihe 93 bildeten. Wie in Deutschland, waren auch in Belgien nach dem Krieg noch zahlreiche Maschinen im Einsatz, der sich noch bis in die frühen 60er Jahre hinzog. Im Gegensatz zu den anderen Preußen behielten die 93er ihre Ramsbottom Sicherheitsventile; die sonstigen belgischen Zutaten hielten sich im üblichen Rahmen.

Bild 56

Vor einer, wie ich finde, typisch belgischen Hintergrundkulisse in Lier, westlich von Antwerpen gelegen, präsentiert sich 93.047 am 04.09.59 in einem Topzustand. Die blanken Kesselringe glänzen in der Sonne.

Kommentare

Bild 57

Im Vorfeld des Bahnhofs Herentals stillt 93.002 ihren Durst. Drei Mann Personal sind mehr oder weniger mit dem Vorgang des Wassernehmens beschäftigt - der Dampfbetrieb war schon personalaufwendig. 04.09.59.

Kommentare

Bild 58

Und noch ein Bild vom 04.09.59. Es zeigt 93.061 beim Rangiergeschäft am Außenbahnsteig des Bahnhofs Antwerpen Central. Der Standort des Rangierers ist vermutlich nicht ganz vorschriftsmäßig.

Kommentare

Zum Abschluss noch ein Buntbild aus dem Depot Antwerpen-Berchem, wo alle der gezeigten 93er beheimatet waren.

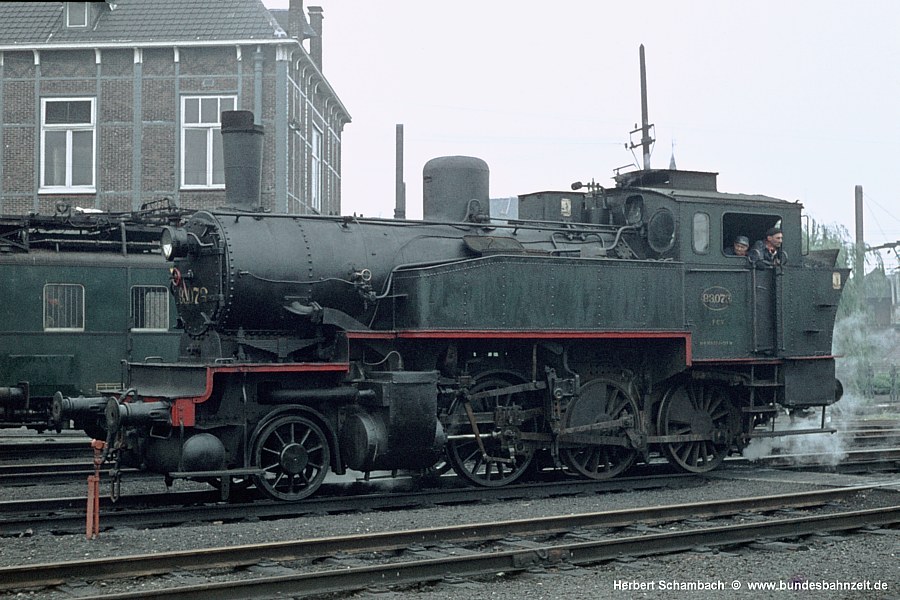

Bild 59

Ein bisschen Farbe scheint bei 93.073 ja noch durch, aber eine gründliche Behandlung mit dem Dampfstrahl wäre dem äußeren Erscheinungsbild bestimmt zuträglich gewesen.

Kommentare

Die letzte preußische Baureihe, die wir hier zeigen können, ist die Reihe 97, ex pr. T14. Von diesem Typ verschlug es 56 Maschinen nach Belgien, während von der neueren T14.1, DRG 93.5, erstaunlicherweise keine einzige abgegeben werden musste.

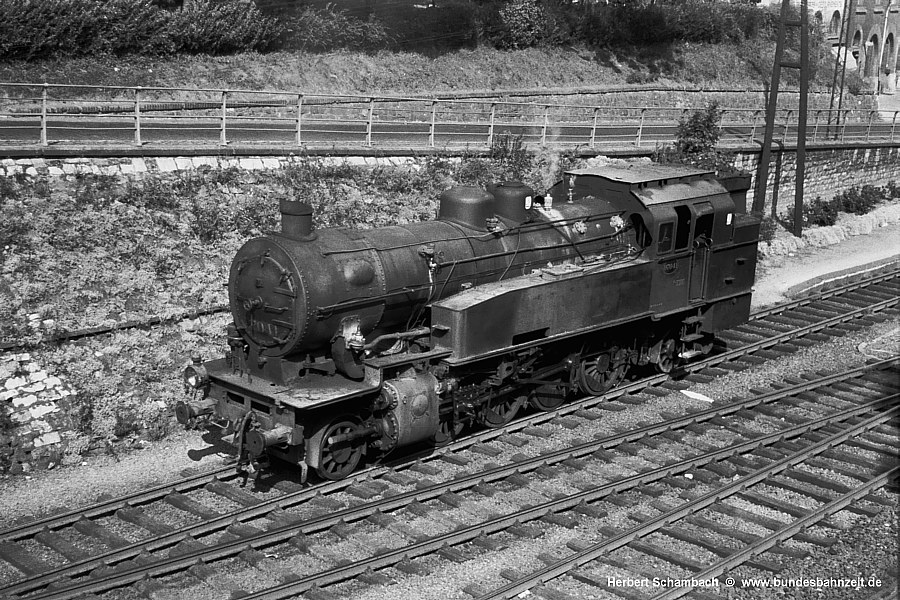

Bild 60

Der reichliche Gebrauch von Dosiermittel hat deutliche und unschöne Spuren auf 97.041 hinterlassen, die am 06.09.59 in Herbesthal den Rangierdienst verrichtet. Bei dieser Lok handelt es sich übrigens um die ehemalige KPEV T14 Breslau 8524.

Kommentare

Bild 61

Ganz anders dagegen der Zustand von 97.028, die sich wie "frisch aus der Packung" am 03.09.59 im Bahnhof Verviers sonnt. Auch diese Maschine gehört zum Bestand des Bw Herbesthal.

Die Lok hat schon ein Dreilicht-Spitzensignal; die Domverkleidung ist ein belgischer Eigenbau.

Die Lok hat bereits ein bewegtes Leben hinter sich: Mit der preußischen Nummer Elberfeld 8527 ging sie 1919 nach Belgien und erhielt dort die Nr. 9728; während der deutschen Besetzung kam sie als sog. Leihlok “heim ins Reich“ und wurde in 93 432 umgezeichnet. 1945 musste sie nach Belgien zurückgegeben werden, wo sie zunächst wieder ihre alte Nr. 9728 erhielt. Mit dem im Jahr 1946 eingeführten Nummernschema erhielt unsere T14 als nunmehr vierte Fahrzeugnummer die 97.028, unter der wir sie hier sehen.

Kommentare

Die Reihe 98, in der 17 Loks T16 und 36 Loks T16.1 zusammengefasst waren, kann leider nicht mit einer Aufnahme vorgestellt werden, nur in Bild 45 (Teil 3) ist sie einmal im Hintergrund zu sehen.

Damit ist unser kleiner Rundgang durch die belgische Dampflokszene der späten 50er Jahre beendet. Wir hoffen, der Blick über den Zaun war nicht zu speziell und hat euch gefallen. Beim nächsten Mal geht es dann wieder mit deutschen Themen weiter.

Zum Abschluss unserer kleinen Beitragsserie möchte ich mich, auch im Namen von Herbert S., schon einmal herzlich bedanken für die vielen netten Zuschriften und Ergänzungen, die doch teilweise interessante und wirklich wichtige zusätzliche Informationen enthielten. So macht das HiFo Spaß.

Schönen Tag noch,
Herbert und Ulrich
